ГРУППА 21.46. КУЗОВ (21С6)
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.46.016 | 1243 | Крышка люка | 14/1024 | 1 | 21С5 | 17,146 | |
21.46.021 | 1244 | Щиток гидродинамический левый в сборе | 1 | 21С6 | 10,13 | ||
21.46.032 | 1245 | Угольник подкрылков правый в сборе | 1 | 21С6 | 0,887 | ||
21.46.033 | 1246 | Угольник подкрылков левый в сборе | 1 | 21С6 | 0,887 | ||
21.46.038 | 1247 | Щиток гидродинамический правый в сборе | 1 | 21С6 | 10,135 | ||
21.46.039 | 1248 | Щиток грязевый левый в сборе | 1 | 21С6 | 8,261 | ||

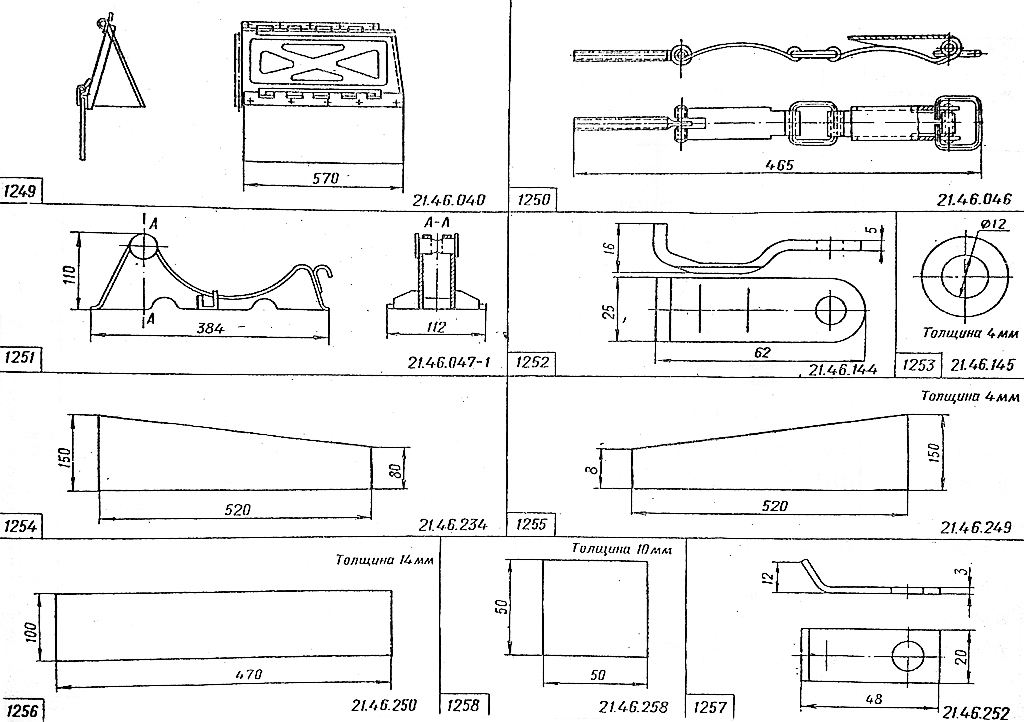

21.46.040 | 1249 | Щиток грязевый правый в сборе | 1 | 21С6 | 8,261 | ||
21.46.046 | 1250 | Замок крепления бревна в сборе | 2 | 21С6 | |||
21.46.047-1 | 1251 | Кронштейн в сборе | 2 | 21С6 | 1,034 | ||
21.46.144 | 1252 | Прижим | 12 | 21.46.057 | Сталь 20 | 0,054 | |
21.46.145 | 1253 | Шайба | 14 | 21.46.057 | Сталь 20 | 0,018 | |
21.46.204 | Щиток нижний | 2 | 21.46.045 | Лента ЛМ2-300-4Б-820 ГОСТ 20—62 | 2,545 | ||
21.46.219 | Уплотнитель крышки люка | 2 | 21С6 | Резина губчатая | 0,0865 | ||
21.46.220 | Уплотнитель крышки люка | 1 | 21С6 | Резина губчатая | 0,240 | ||
21.46.233 | Амортизатор | 4 | 21.46.013 21.46.014 21.46.016 | Резина формовая | 0,935 | ||
21.46.234 | 1254 | Коврик наружный левый | 1 | 21С6 | Резина рулонная | 0,935 | |
21.46.249 | 1255 | Коврик наружный правый | 1 | 21С6 | Резина рулонная | 0,935 | |
21.46.250 | 1256 | Прокладка под аккумулятор | 3 | 21С6 | Резина губчатая | 0,528 | |
21.46.252 | 1257 | Планка | 1 | 21С6 | Сталь 20 | 0,021 | |
21.46.258 | 1258 | Амортизатор | 2 | 21С6 | Резина губчатая | 0,019 | |
21.46.327 | Амортизатор | 2 | 21.46.071 | Резина гр. III-а | 0,106 | ||
Нормали, входящие в группу | |||||||
БНП-М6Х12-П8 | Болт | 2 | 21.46.013 | ||||
БНП-М8Х12-П8 | Болт | 10 | 21С6 | ||||
БНП-М8Х30-П8 | Болт | 2 | 21.46.022-1 | ||||
БНП-М10Х16-П8 | Болт | 6 | 21С6 | ||||
БНП-М10Х40-П8 | Болт | 1 | 21.46.016 | ||||
БНП-М10Х30x26 | Болт | 1 | 21.46.051 | ||||
БНП-М12Х25-П8 | Болт | 8 | 21С6 | ||||
В2-М4Х10-П8 | Винт | 2 | 21С6 | ||||
ГШ-М10 | Ганка | 2 | 21.46.029 21.46.049 | ||||
ГШ-М8 | Ганка | 4 | 21.46.022-1 21.46.025 | ||||
ГПН-М10-П8 | Гайка | 2 | 21.46.016 | ||||
Г-М4-П8 | Гайка | 2 | 21С6 | ||||
ГБ-М10-П8 | Гайка-барашек | 1 | 21С6 | ||||
ШШ-4,5-П18 | Шайба | 2 | 21С6 | ||||
ШГ-8,5 | Шайба | 12 | 21С6 21.46.022-1 | ||||
ШГ-6,5 | Шайба | 2 | 21.46.013 | ||||
ШГ-10,5 | Шайба | 2 | 21.46.016 | ||||
ШГ-12,5 | Шайба | 10 | 21С6 21.46.057 21.46.058 | ||||
ШЦ-4Х24 | Штифт | 2 | 21.46.016 | ||||
ЗП-5Х18 | Заклепка | 5 | 21.46.045 | ||||
ЗП-8Х22 | Заклепка | 4 | 21С5 | ||||
ЗП-8Х45 | Заклепка | 2 | 21.46.046 | ||||
Ш-2Х12-П15 | Шплинт | 8 | 21.46.016 | ||||
Ш-2,5х20-П15 | Шплинт | 3 | 21С6 21.46.016 | ||||
