ГРУППА 21.42; 21С.42. КАБИНА (21.42.012; 21С.42.012) СТР. 1

№	№ рис.	Наименование	№ рис \поз	Кол-во по группе	В какую сборку входит	Материал	Вес, кг
21.42.012		Каркас кабины		1	21С5		101,3
21.42.022	1056	Чехол кожуха		1	21С6		6,4
21.42.034	1057	Крышка проема кабины в сборе	10/1024	1	21С6		6,121
21.42.037	1058	Защелка в сборе		2	21.42.061		0,172
21.42.042	1059	Стенка кожуха левая в сборе		1	21С6		7,852
21.42.044	1060	Дверь кабины правая в сборе		1	21.42.087		10,508
21.42.049	1061	Дверь кабины левая в сборе		1	21.42.086		10,383
21.42.051	1062	Основание плафона в сборе		1	21С6		0,116
21.42.052	1063	Стенка кожуха правая в сборе		1	21С6		8,257
21.42.053	1064	Петля двери в сборе		4	21.42.086 21.42.087		0,33

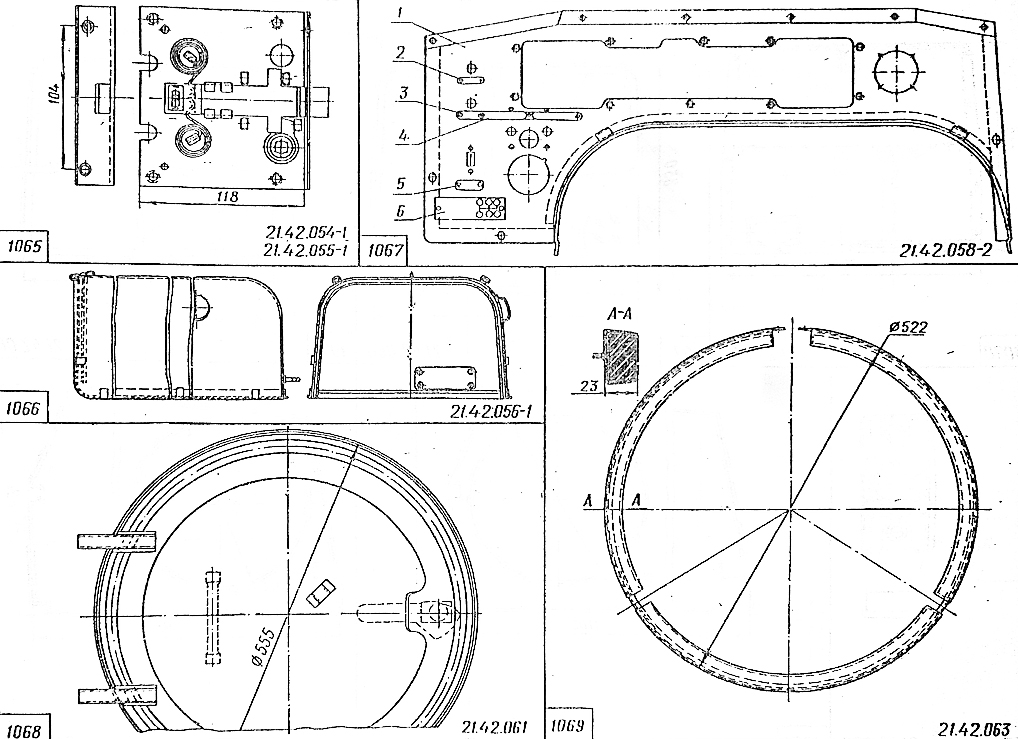

21.42.054-1	1065	Замок двери левый в сборе		1	21.42.086		0,43
21.42.055-1	1065	Замок двери правый в сборе		1	21.42.087		0,43
21.42.056-1	1066	Крышка кожуха в сборе		1	21С6		14,239
21.42.058-2	1067	Стенка кабины передняя средняя в сборе		1	21С6		2,878
21.42.061	1068	Крышка люка в сборе	9/1024	1	21С6		4,695
21.42.063	1069	Амортизатор в сборе		2	21С6		1,542

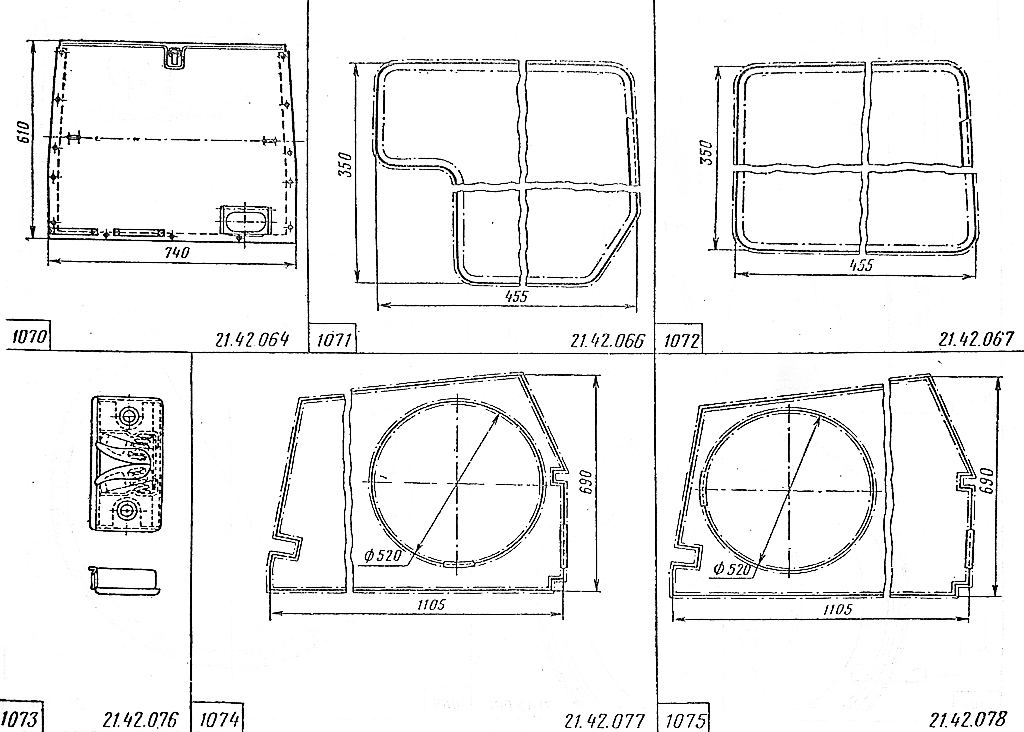

21.42.064	1070	Стенка кожуха задняя в сборе		1	21С6		5,628
21.42.066	1071	Обивка боковины левой		1	21С6		0,378
21.42.067	1072	Обивка боковины правой		1	21С6		0,43
21.42.076	1073	Гнездо направляющего шипа в сборе		2	21.42.031 21.42.032		0,037
21.42.077	1074	Обивка потолка кабины левая		1	21С6		1,696
21.42.078	1075	Обивка потолка кабины правая		1	21С6		1,225
21.42.079	1076	Обивка средняя потолка кабины		1	21С6		1,21
