ГРУППА 21.32. ПОДВЕСКА (21.32.001) СТР. 3
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
5.32.133 | 1012 | Пробка смазочных отверстии | 1/977 | 12 | 21.32.001 | Сталь 40 | 0,013 |
А5.32.134 | 1013 | Кольцо нажимное | 3/1002 | 12 | А5.32.031 | Сталь ШХ15 | 0,255 |

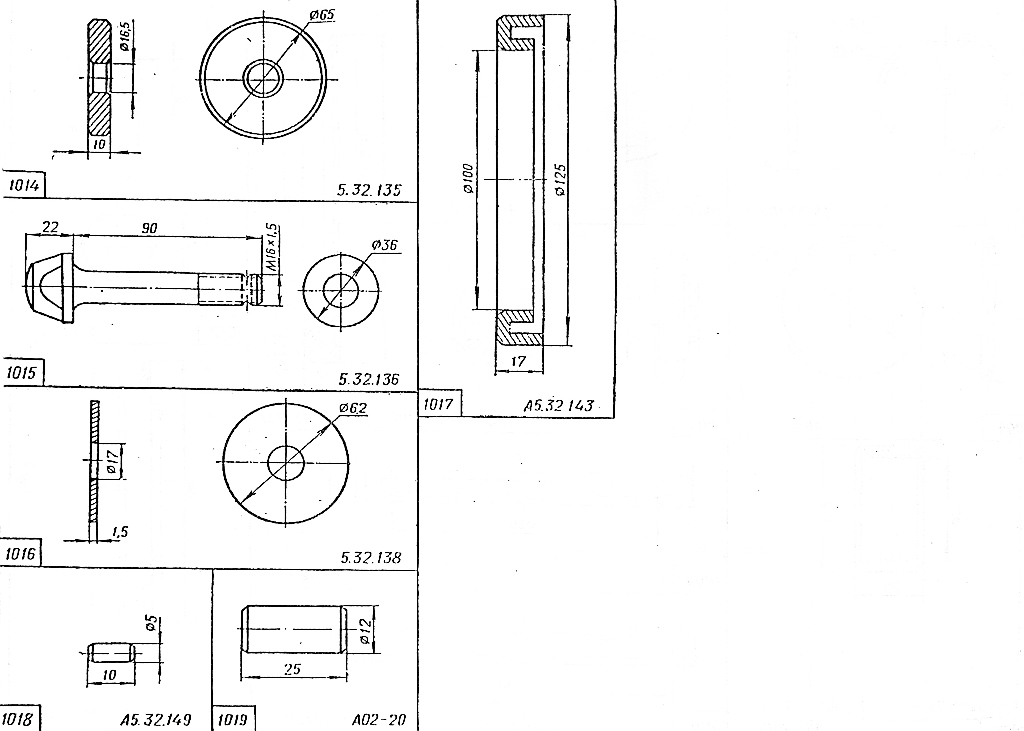

5.32.135 | 1014 | Шайба грибка буфера | 2/1001 | 12 | 5.32.030 | Сталь 40 | 0,235 |
5.32.136 | 1015 | Грибок буфера | 1/1001 | 12 | 5.32.030 | Сталь 40Х | 0,276 |
5.32.138 | 1016 | Шайба буфера | 32/977 | 48 | 21.32.001 | Сталь Ст. 3 | 0,032 |
A5.32.143 | 1017 | Кольцо упорное | 22/977 | 12 | 21.32.001 | Сталь 45 | 0,4 |
А5.32.149 | 1018 | Штифт | 12 | 21.32.021 | Сталь 45 | 0,002 | |
5.31.123 | 973 | Шплинт | 2/977 | 12 | 21.32.001 | Сталь 40 | 0,01 |
А02-20 | 1019 | Установочный штифт | 24 | 21.32.021 | Сталь 40 | 0,022 | |
7.31.151 | 975 | Штифт | 1/1000 | 24 | А5.32.029 | Сталь 45 | 0,003 |
7.39.128 | 651 | Пружина | 48 | 21.32.001 | Проволока III | 0,003 | |
ГПЗ-311 | Шарикоподшипник радиальный | 4/977 | 24 | 21.32.001 | |||
Нормали, входящие в группу | |||||||
ПК-1/8"-П8 | Пробка резьбовая коническая | 12 | 21.32.001 | ||||
БНП-М10Х20-П8 | Болт | 5/977 | 84 | 21.32.001 | |||
БНП-М14Х50-П8 | Болт | 24 | 21.32.001 | ||||
БНП-М16Х35П8 | Болт | 12/977 | 12 | 21.32.001 | |||
ГП-М16Х1,5-П8 | Гайка прорезная | 29/977 | 12 | 21.32.001 | |||
ШГ-10,5 | Шайба пружинная | 6/977 | 84 | 21.32.001 | |||
ШГ-15 | Шайба пружинная. | 24 | 21.32.001 | ||||
Ш-4Х35П15 | Шплинт | 28/977 | 12 | 21.32.001 | |||
