ГРУППА 21.32. ПОДВЕСКА (21.32.001) СТР. 2
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.32.146 | 994 | Кольцо лабиринтное оси рычага | 19/977 | 12 | 21.32.001 | Сталь 40 | 0,240 |

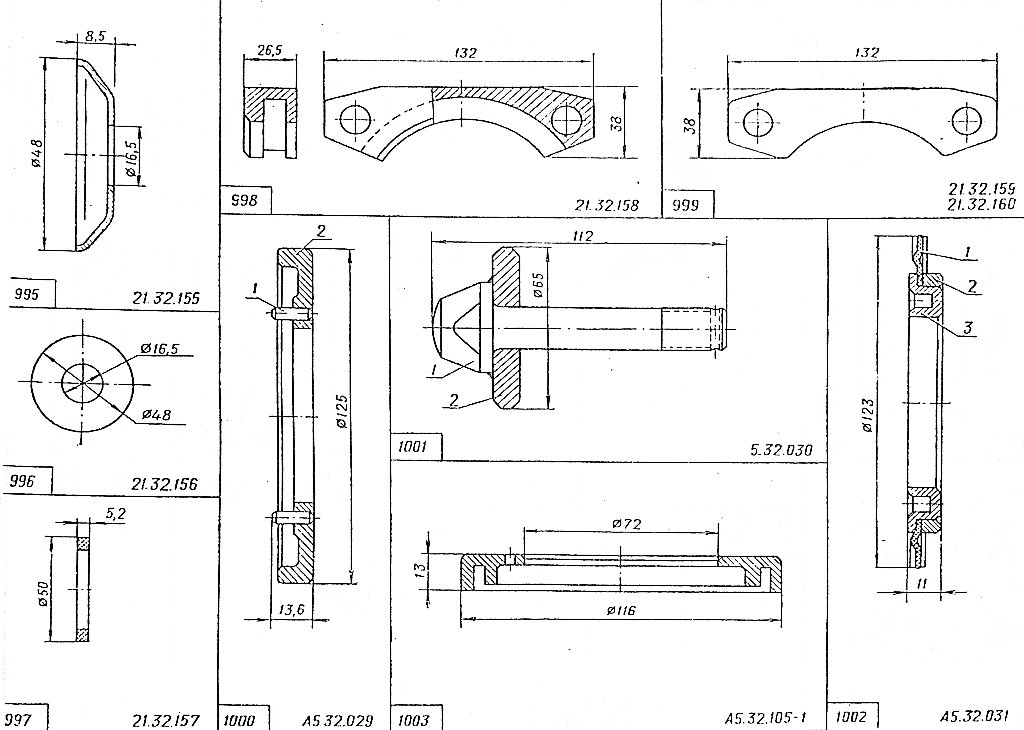

21.32.155 | 995 | Заглушка оси рычага | 13/977 | 12 | 21.32.001 | Сталь 10 | 0,0535 |
21.32.156 | 996 | Шайба | 11/977 | 12 | 21.32.001 | Сталь Ст. 3 | 0,0188 |
21.32.157 | 997 | Кольцо уплотнительное оси | 14/977 | 12 | 21.32.001 | Резина гр. IV-б | 0,0052 |
рычага | |||||||
21.32.158 | 998 | Планка ограничительная средних рычагов | 4 | 21.32.001 | Сталь 40Х | 0,526 | |
21.32.159 | 999 | Прокладка регулировочная | По потребности | 21.32.001 | Сталь 10 | 0,0374 | |
21.32.160 | 999 | Прокладка регулировочная | По потребности | 21.32.001 | Сталь 10 | 0,012 | |
A5.32.029 | 1000 | Диск ведущий в сборе | 21/977 | 12 | 21.32.001 | ||
5.32.030 | 1001 | Грибок буфера в сборе | 30/977 | 12 | 21.32.001 | ||
A5.32.031 | 1002 | Кольцо нажимное в сборе | 23/977 | 12 | 21.32.001 | ||
А5.32.105-1 | 1003 | Кольцо лабиринтное | 1/978 | 12 | 21.32.021 | Сталь 40 | 0,376 |
А5.32.107-1 | 1004 | Кольцо пружинное | 12 | 21.32.001 | Сталь 65Г | 0,060 | |
А5.32.112 | 1005 | Кольцо уплотнительное | 25/977 | 12 | 21.32.001 | Резина гр. IV-б | 0,0017 |
А5.32.115 | 1006 | Втулка проставочная малая | 26/977 | 12 | 21.32.001 | Сталь 45 | 0,214 |
А5.32.117 | 1007 | Диафрагма | 1/1002 | 12 | А5.32.031 | Резина гр. IV-б | 0,020 |
А5.32.118-1 | 1008 | Гайка корончатая | 3/977 | 12 | 21.32.001 | Сталь 40Х | 0,330 |
А5.32.125 | 1009 | Кольцо неподвижное | 24/977 | 12 | 21.32.001 | Сталь ШХ15 | 0,112 |
А5.32.127 | 1010 | Кольцо | 2/1002 | 12 | А5.32.031 | Сталь 40 | 0,074 |
A5.32.131 | 1011 | Диск ведущий | 2/1000 | 12 | А5.32.029 | Сталь 40 | 0,495 |
