ГРУППА 21.32. ПОДВЕСКА (21.32.001) СТР. 1

№	№ рис.	Наименование	№ рис \поз	Кол-во по группе	В какую сборку входит	Материал	Вес, кг
21.32.001	977	Подвеска		12			1066,64

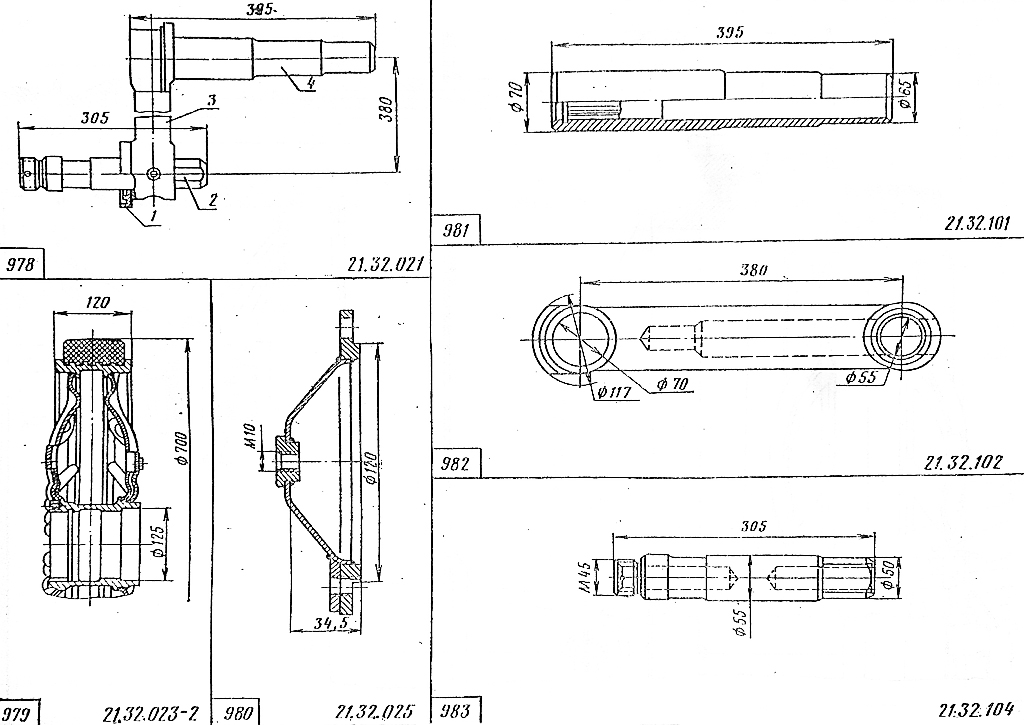

21.32.021	978	Рычаг катка в сборе	20/977	12	21.32.001		18,528
21.32.023-2	979	Каток опорный с шиной 700X120	9/977	12	21.32.001		51,7
21.32.025	980	Крышка ступицы в сборе		12	21.32.001		0,71
21.32.101	981	Ось рычага	4/978	12	21.32.021	Сталь 12ХН3А	5,208
21.32.102	982	Рычаг катка	3/978	12	21.32.021	Сталь 37ХС	9,1
21.32.104	983	Ось катка	2/978	12	21.32.021	Сталь 37ХС	3,8
21.32.108	984	Вал торсионный	27/977	6	21.32.001	Сталь 70С3А	10,75
21.32.109	984	Вал торсионный	27/977	6	21.32.001	Сталь 70С3А	10,75
21.32.110	985	Втулка проставочная большая	8/977	12	21.32.001	Сталь 45	0,28
21.32.116	986	Прокладка крышки	7/977	12	21.32.001	Картон	0,0035
21.32.119	987	Прокладка крышки	7/977	По потребности	21.32.001	Сталь 10	0,01
21.32.120	987	Прокладка крышки	7/977	По потребности	21.32.001	Сталь 10	0,026
21.32.121	989	Планка ограничительная	15/977	8	21.32.001	Сталь 40Х	0,36
21.32.122	988	Прокладка регулировочная	16/977	По потребности	21.32.001	Сталь 10	0,025
21.32.123	988	Прокладка регулировочная	16/977	По потребности	21.32.001	Сталь 10	0,008
21.32.126	990	Шайба стопорная	10/977	12	21.32.001	Сталь 40	0,0375
21.32.137	991	Кольцо резиновое буфера	31/977	60	21.32.001	Резина гр. VI-д	0,02
21.32.144	992	Обойма сальника оси рычага	18/977	12	21.32.001	Сталь 40	0,28
21.32.145	993	Сальник	17/977	12	21.32.001	Резина гр. VI-в	0,028
