ГРУППА 21.20. УПРАВЛЕНИЕ ДВИГАТЕЛЕМ (21.20.001)
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.20.021 | 701 | Педаль акселератора с кронштейном в сборе | 1 | 21.20.001 | 0,956 | ||
21.20.022 | 702 | Акселератор ручной в сборе | 1 | 21.20.001 | 1,054 | ||
21.20.023 | 703 | Рычаг акселератора двойной | 3/702 | 1 | 21.20.022 | 0,245 | |
21.20.026 | 704 | Валик верхний в сборе | 1/702 | 1 | 21.20.022 | 0,343 | |
21.20.027 | 705 | Тяга педали акселератора в сборе | 1 | 21.20.001 | 035 | ||
21.20.028 | 706 | Тяга рычага регулятора в сборе | 1 | 21.20.001 | 0,41 | ||
21.20.029 | 707 | Тяга рычага регулятора в сборе (сварочный узел) | 2/706 | 1 | 21.20.028 | 0,312 | |

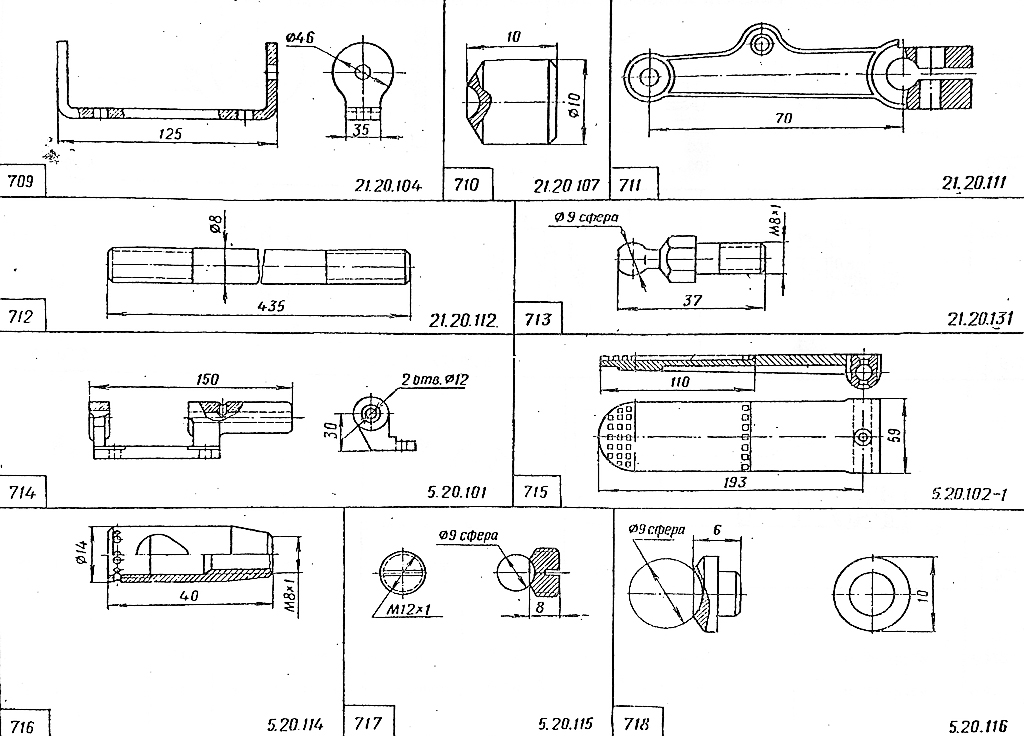

21.20.103 | 708 | Валик педали акселератора | 1/701 | 1 | 21.20.021 | Сталь 45 | 0,313 |
21.20.104 | 709 | Кронштейн ручного акселератора | 2/702 | 1 | 21.20.022 | Сталь 20 | 0,318 |
21.20.107 | 710 | Сухарик наконечника тяги большой | 2 | 21.20.028 | Сталь 45 | 0,005 | |
21.20.111 | 711 | Рычаг валика педали акселератора | 1 | 21.20.001 | Сталь 55Л-1 | 0,072 | |
21.20.112 | 712 | Тяга педали акселератора | 2/705 | 1 | 21.20.027 | Сталь 20 | 0,16 |
21.20.131 | 713 | Палец с шаровой головкой | 3/705 3/706 | 4 | 21.20.027 21.20.028 | Стать А12 | 0,018 |
5.20.101 | 714 | Кронштейн педали акселератора | 2/701 | 1 | 21.20.021 | Чугун СЧ 18—36 | 0,51 |
5.20.102-1 | 715 | Педаль акселератора | 3/701 | 1 | 21.20.021 | Алюминиевый сплав АЛ10-В | 0,265 |
5.20.114 | 716 | Наконечник тяги | 1/705 1/706 | 4 | 21.20.027 21.20.028 | Сталь 35 | 0,021 |
6.20.115 | 717 | Пробка наконечника тяги | 4 | 21.20.027 21.20.028 | Сталь А12 | 0,004 | |
6.20.116 | 718 | Сухарик наконечника тяги | 2 | 21.20.027 | Сталь 10 | 0,002 | |
6.20.118 | 719 | Пружина наконечника тяги | 2 | 21.20.027 | Проволока III | 0,001 | |
8.20.119 | 720 | Пружина акселератора | 1 | 21.20.001 | Проволока 11 | 0,068 | |

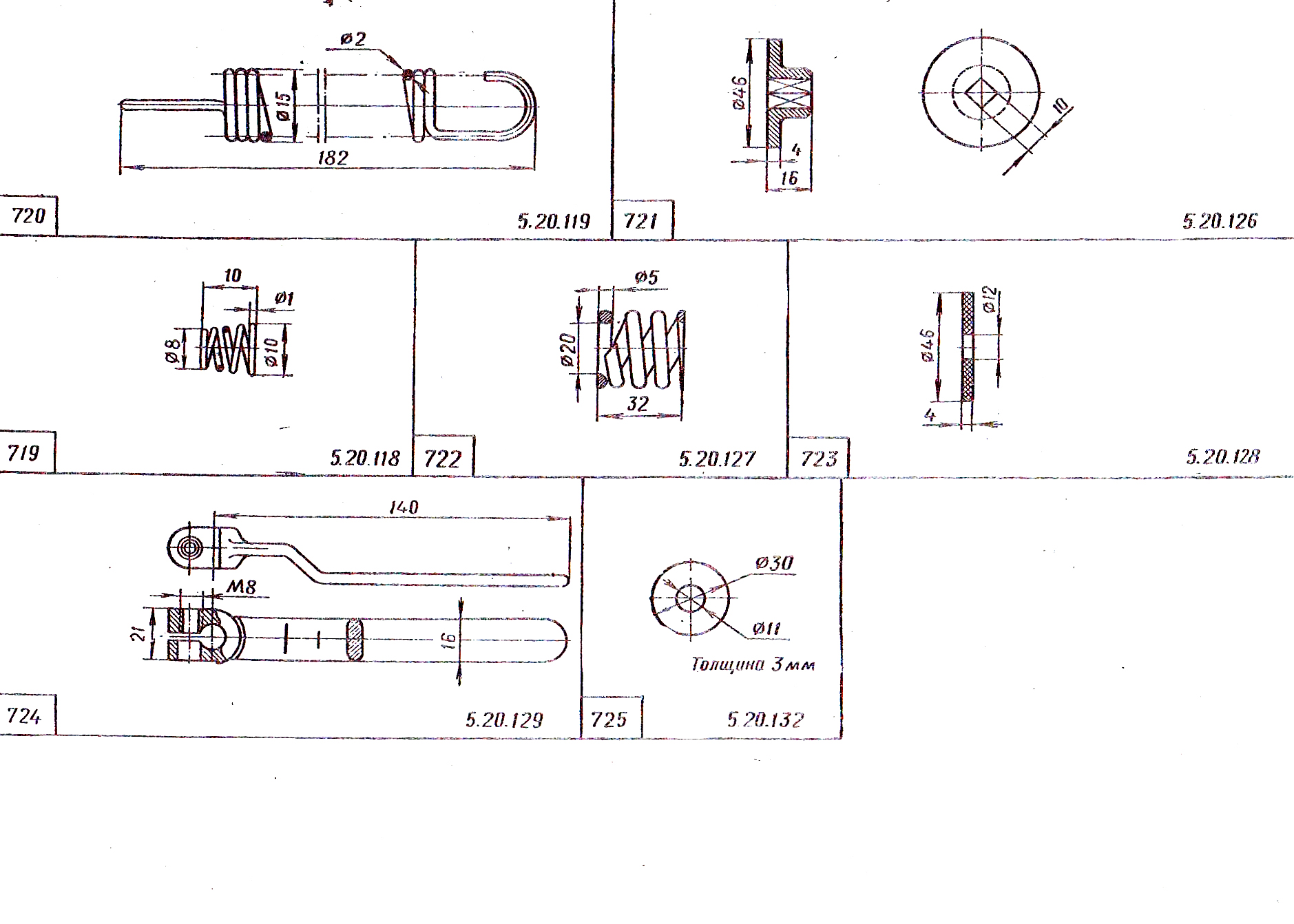

9,20.126 | 721 | Диск нажимной | 5/702 | 1 | ‘ 21.20.022 | Сталь 45 | 0,052 |
5.20.127 | 722 | Пружина ручного акселератора | 6/702 | 1 | 21.20.022 | Проволока II | 0,055 |
5. 20.128 | 723 | Диск трения | 4/702 | 2 | 21.20.022 | Асбест фрикционный | 0,007 |
5.20.129 | 724 | Рукоятка ручного акселератора | 1 | 21.20.001 | Сталь 10 | 0,125 | |
5.20.132 | 725 | Шайба упорная | 7/702 | 1 | 21.20.022 | Сталь 20 | 0,014 |
5.23.139 | 939 | Болт регулировочный | 1 | 21.20.001 | Сталь 30 | 0,049 | |
Нормали, входящие в группу | |||||||
БНП-М8Х25-П8 | Болт | 2 | 21.20.001 | ||||
БНП-М10Х20-П18 | Болт | 2 | 21.20.001 | ||||
БНП-М10Х25-П8 | Болт | 2 | 21.20.001 | ||||
ШШ-11-П15 | Шайба штампованная | 2 | 21.20.001 | ||||
ГШ-М10-П8 | Гайка | 3 | 21.20.001 21.20.022 | ||||
ГН-М8Х1-П8 | Гайка низкая | 8 | 21.20.001 21.20.027 21.20.028 | ||||
ШГ-8,5 | Шайба пружинная | 6 | 21.20.001 | ||||
ШГ-10,5 | Шайба пружинная | 4 | 21.20.001 | ||||
Ш-2Х20-П15 | Шплинт | 4 | 21.20.027 21.20.028 | ||||
ЗПТ-5Х26 | Заклепка | 1 | 21.20.021 | ||||
M1-A1 | Масленка прямая | 1 | 21.20.021 | ||||
