ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 9



рис.
Наименование
рис
\поз
Кол-во по группе
В какую сборку входит
Материал
Вес, кг
21.10.424
526
Шпилька 1М16x200

1
21.10.044-1
Сталь 38ХС
0,316
21.10.451
527
Фланец переходной
6/381
1
21.10.042-1
Алюминиевый сплав АЛ4

21.10.452
528
Труба всасывания

1
21.10.076
Сталь 10

21.10.453
529
Трубка

2
21.10.077
Сталь 10

21.10.454
530
Кольцо уплотняющее
10/381
2
21.10.042-1
Сталь 40

21.10.458
531
Гайка упорная

2
21.10.077
Сталь А12

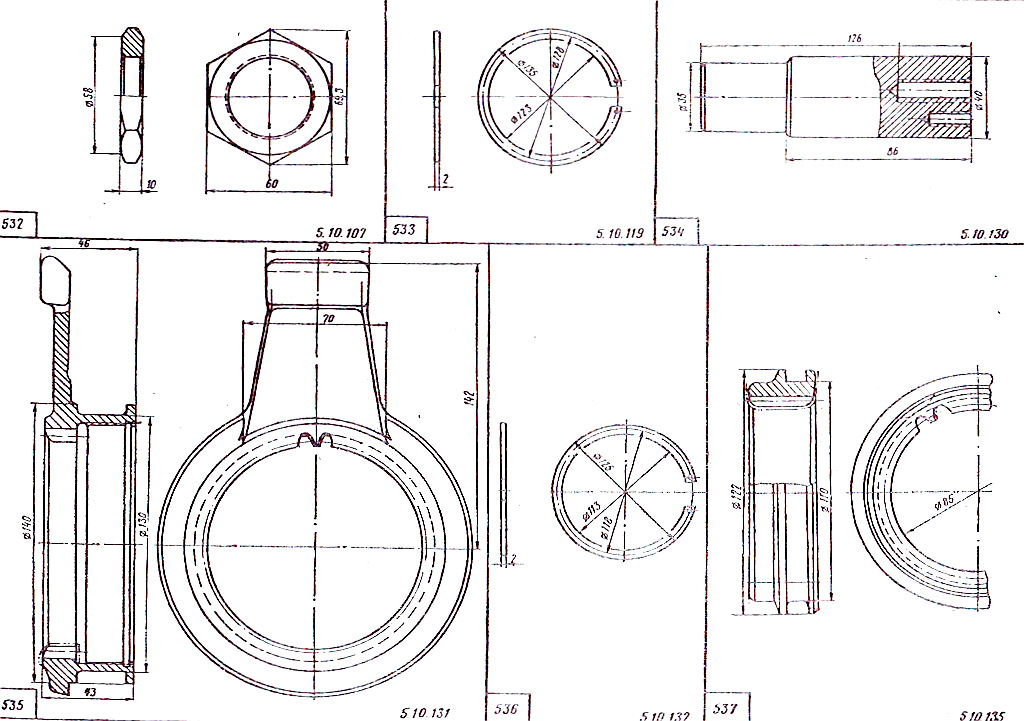

5.10.107
532
Гайка вала главного
1/361
1
21.10.012-1
Сталь 40Х
0,131
5.10.119
533
Кольцо стопорное
8/361
23/362
23/363
15/364
15/365
5
21.10.012-1
21.10.013
21.10.014
21.10.015-3
21.10.016-3
Сталь 60Г
0,038
5.10.130
534
Ось паразитной шестерни

1
21.10.001-1
Сталь 40
1,14
5.10.131
535
Зубчатка муфты I передачи
12/361
1
21.10.012-1
Сталь 12ХН3А
1,72
5.10.132
536
Кольцо стопорное подшипника эпицикла
2/367
3
21.10.012-1
21.10.019
Сталь 60Г
0,035
5.10.135
537
Муфта зубчатая переключения передач
4/360
5/361
2
21.10.011-1
21.10.012-1
Сталь 12ХН3А
0,88

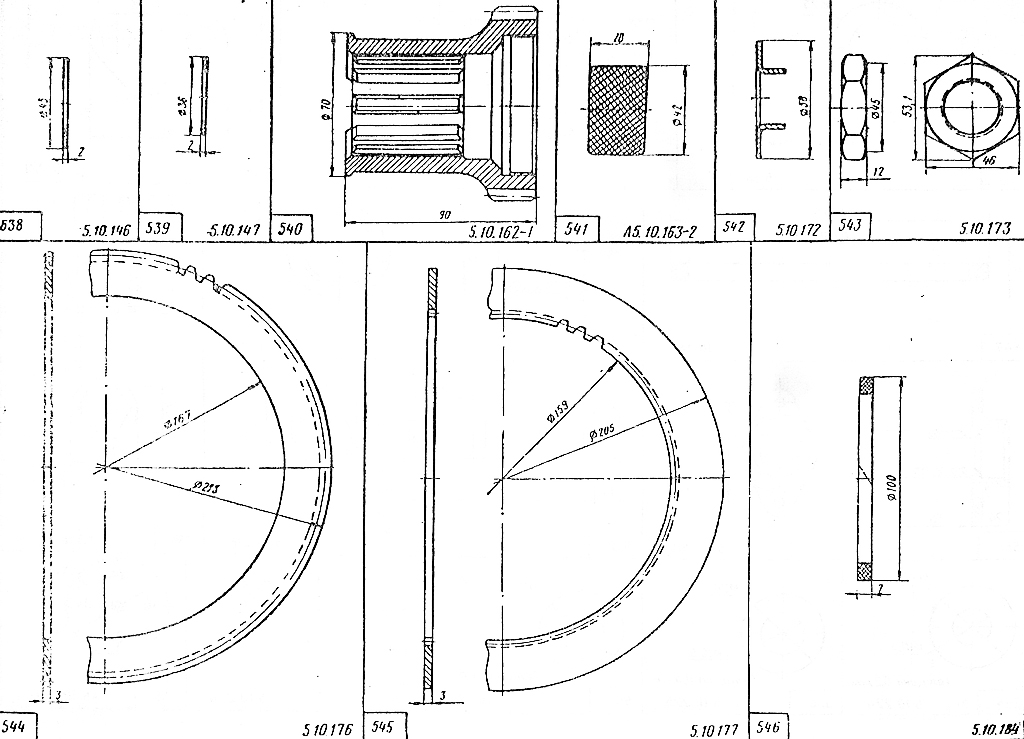

5.10.146
538
Кольцо проставочное сателита
12/362
12/363
12
21.10.013
21.10.014
Сталь 85
0,017
5.10.147
539
Кольцо проставочное сателита
17/382
2
21.10.046
Сталь 65Г
0,009
5.10.162-1
540
Муфта зубчатая карданного валика
22/358
2
21.10.001-1
Сталь 18ХГТ
1,045
А5.10.163-2
541
Пробка резиновая
11/590
2
21.10.001-1
Резина формовая гр. III-б
0,04
5.10.172
542
Шайба замковая

2
21.10.001-1
Сталь 10
0,024
5.10.173
543
Гайка вала передаточного

1
21.10.001-1
Сталь 40
0,106
5.10.176
544
Диск фрикциона ведущий
6/364
6/365
14
21.10.015-3
21.10.016-3
Сталь 1085
0,304
5.10.177
545
Диск фрикциона ведомый
5/364
5/365
12
21.10.015-3
21.10.016-3
Сталь 1085
0,280
5.10.184
546
Кольцо войлочное отжимного диска
24/364
24/365
2
21.10.015-3
21.10.016-3
Войлок полугрубошерстный
0,006
