ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 8
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.10.381 | 505 | Шайба упорная регулировочная | 3/358 | 2 | 21.10.001-1 | Сталь 40 |
|
21.10.382 | 506 | Заглушка | 1/376 | 1 | 21.10.030 | Сталь 10 | 0,002 |
21.10.383 | 507 | Пружина |
| 1 | 21.10.042-1 | Проволока 112 ГОСТ 9389—60 |
|
21.10.386 | 508 | Сепаратор | 19/361 | 2 | 21.10.012-1 | Сталь 45 | 0,138 |
21.10.387 | 509 | Кольцо проставочное подшипников передаточного вала | 4/367 | 1 | 21.10.011-1 | Сталь 20 | 0,025 |

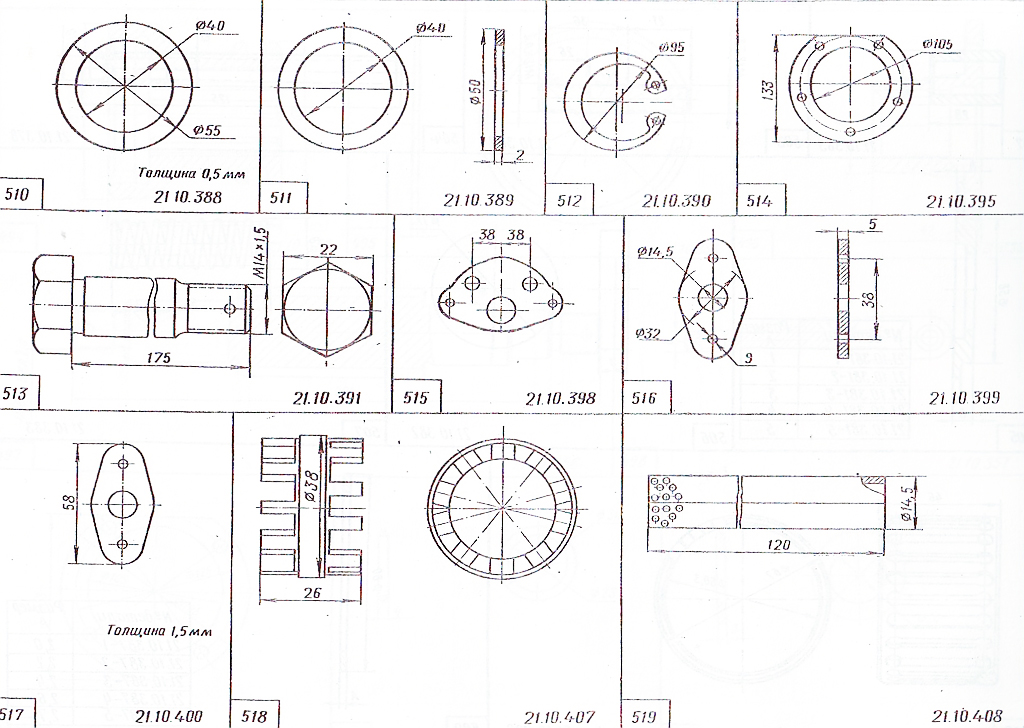

21.10.388 | 510 | Кольцо проставочное шестерни заднего хода |
| 2 | 21.10.001-1 | Сталь 10 | 0,005 |
21.10.389 | 511 | Кольцо проставочное подшипника шестерни заднего хода |
| 1 | 21.10.001-1 | Сталь 20 | 0,011 |
21.10.390 | 512 | Кольцо стопорное подшипника шестерни заднего хода. |
| 1 | 21.10.001-1 | Сталь 60Г | 0,022 |
21.10.391 | 513 | Болт установочный |
| 2 | 21.10.018-1 | Сталь 40 | 0,27 |
21.10.395 | 514 | Прокладка уплотнительная маслонасоса | 2/359 | 1 | 21.10.002 | Картон | 0,0007 |
21.10.398 | 515 | Прокладка | 7/381 | 1 | 21.10.042-1 | Паронит |
|
21.10.399 | 516 | Фланец | 1/385 | 2 | 21.10.076 21.10.057 | Сталь Ст. 3 | 0,041 |
21.10.400 | 517 | Прокладка |
| 3 | 21.10.001-1 | Паронит | 0,0019 |
21.10.407 | 518 | Сепаратор | 14/362 14/363 | 6 | 21.10.013 21.10.014 | Бронза Бр. ОЦС 5—5—5 | 0,0474 |
21.10.408 | 519 | Трубка заборника | 2/386 | 1 | 21.10.061 | Полотно 1 № 10 | 0,012 |
21.10.409 | 520 | Фланец заборника | 1/386 | 1 | 21.10.061 | Сталь Ст. 3 | 0,0179 |
21.10.410 | 521 | Донышко заборника | 3/386 | 1 | 21.10.061 | Сталь 10 | 0,0018 |
21.10.411 | 522 | Шпилька М8Х22 |
| 17 | 21.10.018-1 | Сталь 20 | 0,0173 |
21.10.412 | 523 | Прокладка уплотнительная | 7/366 | 1 | 21.10.017-2 | Картон | 0,005 |
21.10.413 | 524 | Болт | 1/366 | 2 | 21.10.017-2 | Сталь 40Х | 0,035 |
21.10.418 | 525 | Шпилька 1М14Х95 |
| 2 | 21.10.044-1 | Сталь 38ХС | 0,127 |
21.10.419 | 525 | Шпилька 1М14Х135 |
| 1 | 21.10.044-1 | Сталь 38ХС | 0,192 |
21.10.420 | 525 | Шпилька 1М14Х198 |
| 2 | 21.10.044-1 | Сталь 38ХС | 0,234 |
21.10.421 | 525 | Шпилька 1М14Х215 |
| 3 | 21.10.044-1 | Сталь 38ХС | 0,25 |
21.10.422 | 525 | Шпилька 1М14X234 |
| 1 | 21.10.044-1 | Сталь 38ХС | 0,272 |
21.10.423 | 526 | Шпилька 1М16X138 |
| 1 | 21.110.044-1 | Сталь 38ХС | 0,23 |
