ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 7
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.10.278-1 | 480 | Гнездо левое подшипников ведомого барабана | 3/374 | 1 | 21.10.027-1 | Сталь 45 | 1,45 |
21.10.279-1 | 481 | Кольцо выключения подвижное правое | 4/373 | 1 | 21.10.026-2 | Сталь 12ХН3А | 0,41 |
21.10.280-1 | 482 | Кольцо выключения подвижное левое | 4/372 | 1 | 21.10.025-2 | Сталь 12ХН3А | 0,41 |

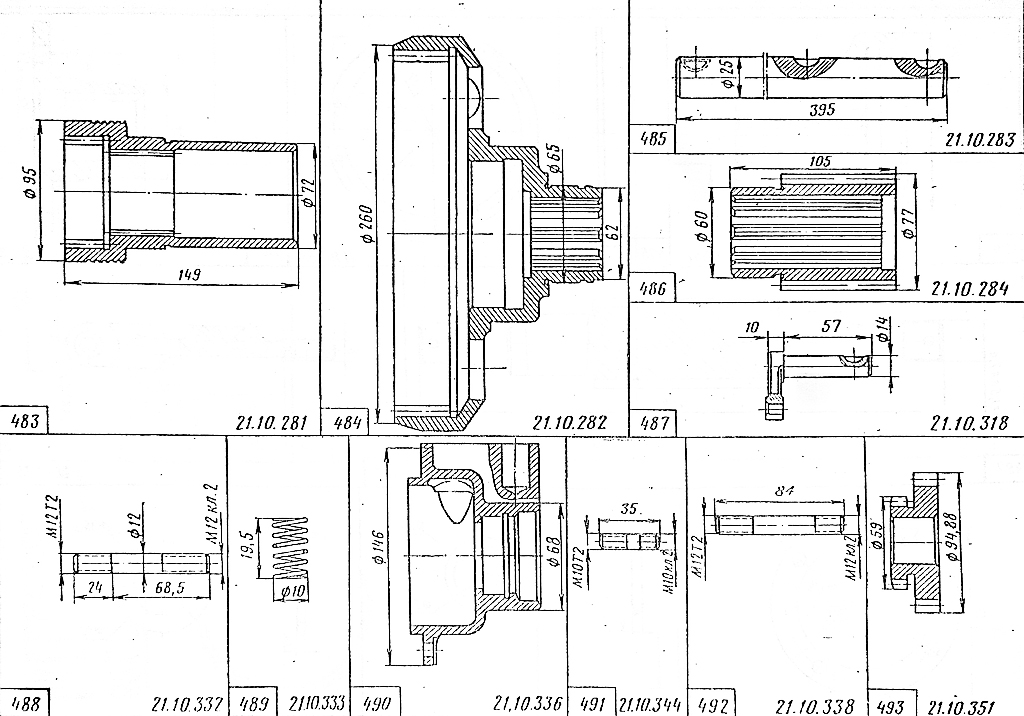

21.10.281 | 483 | Муфта зубчатая правая | 4/363 | 1 | 21.10.014 | Сталь 12ХН3А | 1,88 |
21.10.282 | 484 | Эпицикл механизма поворота правый | 15/361 | 1 | 21.10.012-1 | Сталь 40Х | 7,01 |
21.10.283 | 485 | Валик переключения I передачи и заднего хода | 1 | 21.10.001-1 | Сталь 40 | 1,49 | |
21.10.284 | 486 | Втулка шлицевая | 11/361 | 1 | 21.10.012-1 | Сталь 40Х | 1,5 |
21.10.318 | 487 | Валик включения привода | 1 | 21.10.046 | Сталь 40 | 0,033 | |
21.10.332 | 488 | Шпилька | 2 | 21.10.018-1 | Сталь 40 | 0,069 | |
21.10.333 | 489 | Пружина прижимная | 22/364 22/365 | 12 | 21.10.015-3 21.10.016-3 | Проволока II | 0,003 |
21.10.336 | 490 | Корпус привода | 3/384 | 1 | 21.10.055 | Алюминиевый сплав АЛ9 | 0,8 |
21.10.338 | 492 | Шпилька | 2 | 21.10.018-1 | Сталь 40 | 0,07 | |
21.10.344 | 491 | Шпилька | 6 | 21.10.018-1 | Сталь 20 | 0,023 | |
21.10.351 | 493 | Шестерня. привода | 16/382 | 1 | 21.10.046 | Сталь 12ХН3А | 0,755 |

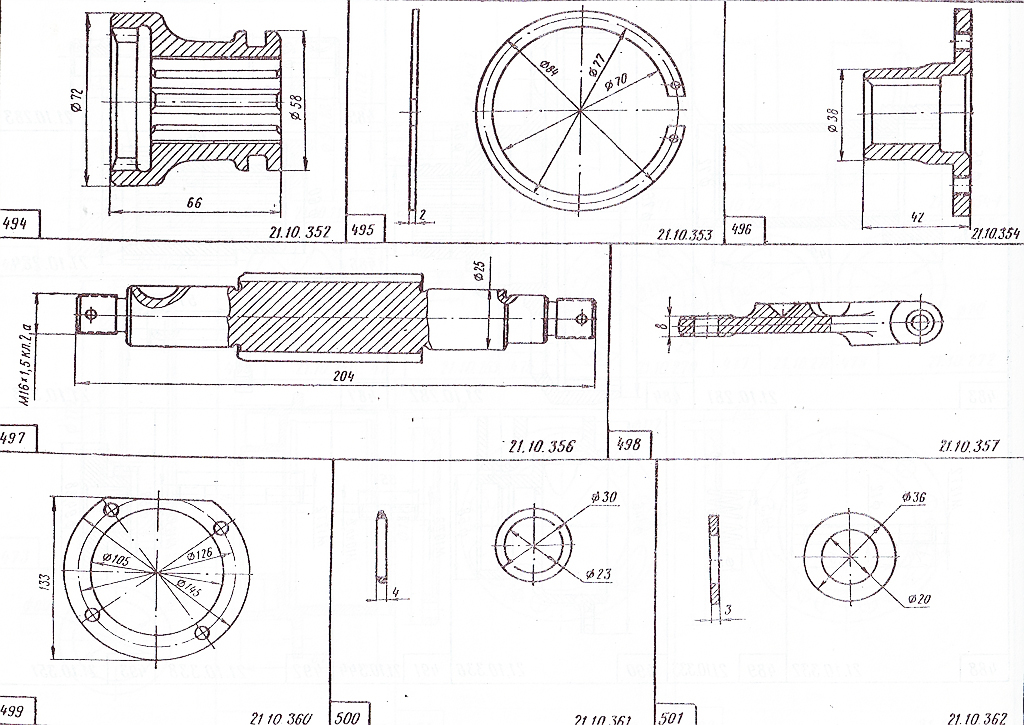

21.10.352 | 494 | Муфта включения привода | 20/382 | 1 | 21.10.046 | Сталь 12ХН3А | 0,747 |
21.10.353 | 495 | Кольцо стопорное | 8/362 8/363 | 2 | 21.10.013 21.10.014 | Сталь 60Г | 0,025 |
21.10.354 | 496 | Муфта привода | 4/382 | 1 | 21.10.046 | Сталь 40 | 0,246 |
21.10.356 | 497 | Валик привода | 18/382 | 1 | 21.10.046 | Сталь 12ХН3А | 0,854 |
21.10.357 | 498 | Рычаг включения привода | 10/382 | 1 | 21.10.046 | Сталь 45 | 0,033 |
21.10.360 | 499 | Прокладка уплотнительная | 19/382 | 1 | 21.10.046 | Картон | 0,0075 |
21.10.361 | 500 | Кольцо уплотнительное | 23/382 | 1 | 21.1.0.046 | Резина гр. IV-б | 0,0015 |
21.10.362 | 501 | Кольцо упорное подшипника | 13/382 | 1 | 21.10.046 | Сталь 65Г | 0,016 |
21.10.363 | 502 | Втулка валика включения привода | 1/384 | 1 | 21.10.055 | Чугун СЧ 15—32 | 0,045 |
21.10.367 | 503 | Шпилька | 5 | 21.10.018-1 | Сталь 20 | 0,054 | |
21.10.378 | 504 | Трубка сапуна | 3/376 | 1 | 21.10.030 | Сталь 20 | 0,074 |
