ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 5
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.10.167 | 437 | Обод барабана ведомого | 1/368 1/377 | 2 | 21.10.022 21.10.033 | Сталь 45 | 3,4 |
21.10.168 | 438 | Втулка вала передаточного | 2/380 | 2 | 21.10.040 | Бронза Бр. ОСЦ 5—5—5 | 0,322 |
21.10.169 | 439 | Барабан ведущий |
| 2 | 21.10.001-1 | Сталь 40Х | 5,23 |
21.10.170 | 440 | Сепаратор двойной | 10/362 10/363 | 2 | 21.10.013 21.10.014 | Сталь 45 | 0,291 |
.21.10.171 | 441 | Сепаратор | 16/360 | 2 | 21.10.011-1 | Сталь 45 | 0,062 |

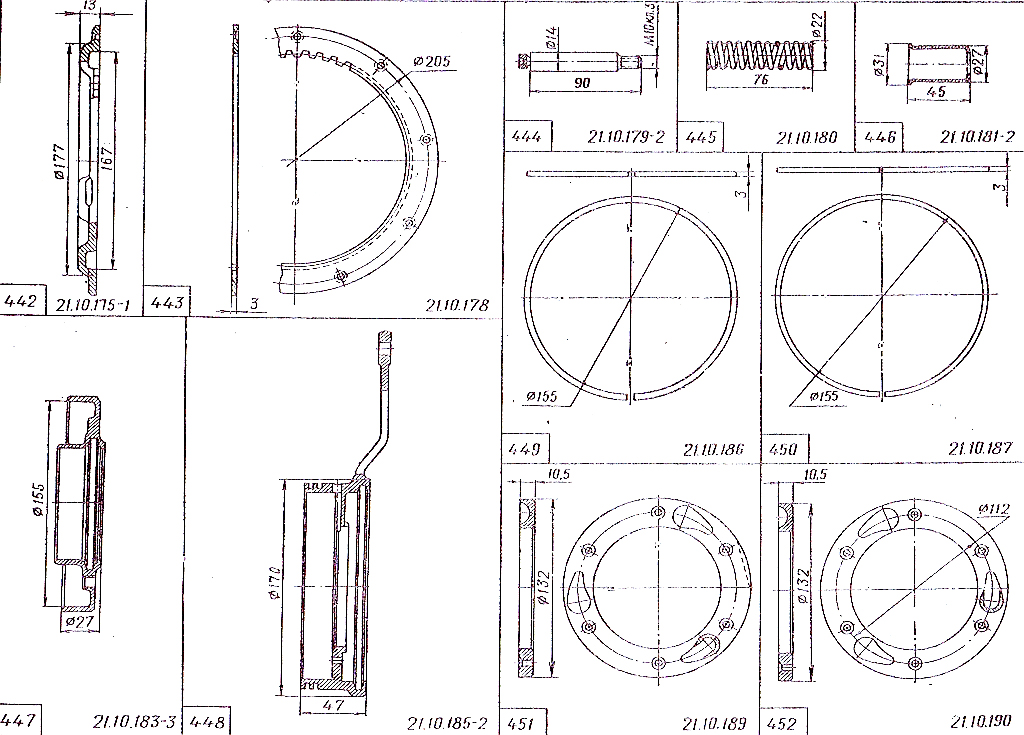

21.10.175-1 | 442 | Диск нажимной | 1/370 | 2 | 21.10.023-1 | Сталь Ст. 5 | 1.14 |
21.10.178 | 443 | Диск фрикциона ведомый крайний | 2/370 | 2 | 21.10.023-1 | Сталь 85 | 0,295 |
21.10.179-2 | 444 | Пален пружины фрикциона | 2/371 | 6 | 21.10.024-3 | Сталь 40 | 0,097 |
21.10.180 | 445 | Пружина фрикциона | 25/364 25/365
| 18 | 21.10.015-3 21.10.016-3
| Проволока II | 0,089 |
21.10.181-2 | 446 | Стакан пружины фрикциона | 26/364 26/365 | 18 | 21.10.015.3 21.10.016-3 | Сталь 08 | 0,048 |
21.10.183-3 | 447 | Диск отжимной | 1/371 | 2 | 21.10.024-3 | Сталь 45 | 0,53 |
21.10.185-2 | 448 | Коробка поводковая | 1/372 1/373 | 2 | 21.10.025-2 21.10.026-2 | Сталь 45 | 1.6 |
21.10.186 | 449 | Кольцо уплотнительное правое | 9/365 | 2 | 21.10.016-3 | Чугун специальный | 0,22 |
21.10.187 | 450 | Кольцо уплотнительное левое | 9/364 | 2 | 21.10.015-3 | Чугун специальный | 0,22 |
21.10.189 | 451 | Кольцо выключения неподвижное левое | 1/374 | 1 | 21.10.027-1 | Сталь 12ХН3А | 0,46 |
21.10.190 | 452 | Кольцо выключения неподвижное правое | 1/375 | 1 | 21.10.028-1 | Сталь 12ХН3А | 0,46 |
21.10.191-1 | 453 | Гнездо правое подшипников ведомого барабана | 3/375 | 1 | 21.10.028-1 | Сталь 45 | 1,45 |
21.10.192-3 | 454 | Втулка распорная малая | 10/366 | 1 | 21.10.017-2 | Сталь 40Х | 0,625 |
21.10.195 | 455 | Шайба замковая |
| 2 | 21.10.015-3 21.10.016-3 | Сталь 10 | 0,035 |
21.10.198 | 456 | Кольцо маслоотражательное | 5/366 | 1 | 21.10.017-2 | Сталь 10 | 0,056 |
21.10.199 | 457 | Валик переключения II и III передач |
| 1 | 21.10.001-1 | Сталь 40 | 1,31 |
21.10.200 | 458 | Валик переключения IV и V передач | 1/383 | 1 | 21.10.049 | Сталь 40 | 0,725 |
