ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 3
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.10.106 | 394 | Шайба замковая | 25/361 | 1 | 21.10.012 1 | Сталь 10 | 0,035 |
21.10.108-5 | 395 | Вал первичный с шестерней | 13/366 | 1 | 21.10.017-2 | Сталь 18Х2Н4ВА | 6,4 |
21.10.109-2 | 396 | Гнездо подшипников | 12/366 | 1 | 21.10.017-2 | Сталь 45 | 5,96 |
21.10.110-2 | 397 | Крышка сальника | 6/366 | 1 | 21.10.017-2 | Сталь 45 | 1,75 |
21.10.111-1 | 398 | Прокладка регулировочная | 8/366 | По потребности | 21.10.017-2 | Сталь 10 | 0,089 |
21.10.112-1 | 398 | Прокладка регулировочная | 8/366 | По потребности | 21.10.017-2 | Сталь 10 | 0,017 |
21.10.113-1 | 398 | Прокладка регулировочная | 8/366 | По потребности | 21.10.017-2 | Сталь 10 | 0,043 |
21.10.117-5 | 399 | Шестерня коническая ведомая | 9/360 |
| 21.10.011-1 | Сталь 18Х2Н4ВА | 3,45 |
21.10.118-1 | 400 | Гнездо подшипников ведомой конической шестерни | 1/367 | 1 | 21.10.011-1 | Сталь 45 | 1,578 |
21.10.119 | 401 | Втулка технологическая |
| 2 | 21.10.102-1 | Сталь 45 | 0,015 |
21.10.120 | 402 | Шестерня ведущая II передачи | 12/360 | 1 | 21.10.011-1 | Сталь 12ХН3А | 2,1 |

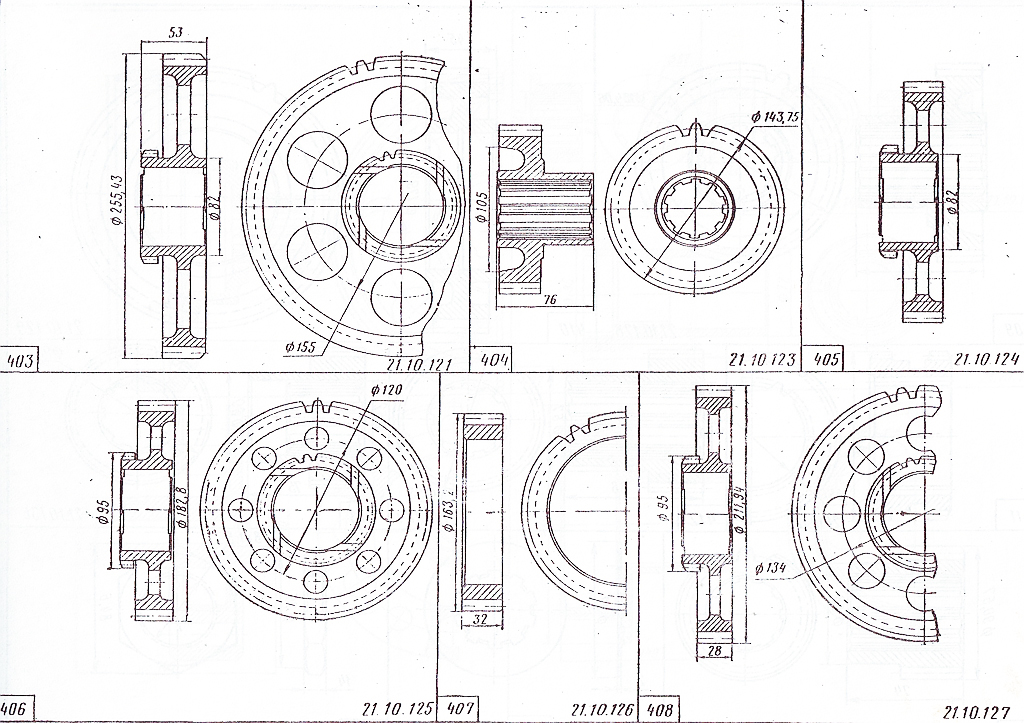

21.10.121 | 403 | Шестерня II передачи ведомая | 20/361 | 1 | 21.10.012-1 | Сталь 12ХН3А | 5,51 |
21.10.123 | 404 | Шестерня III передачи ведущая | 13/360 | 1 | 21:10.011-1 | Сталь 12ХН3А | 3,02 |
21.10.124 | 405 | Шестерня III передачи ведомая | 22/361 | 1 | 21.10.012-1 | Сталь 12ХН3А | 3,32 |
21.10.125 | 406 | Шестерня IV передачи ведущая | 1/360 | 1 | 21.10.011-1 | Сталь 12ХН3А | 2,91 |
21.10.126 | 407 | Венец зубчатый эпицикла механизма поворота | 2/369 | 1 | 21.10.021 | Сталь 12ХН3А | 1,91 |
21.10.127 | 408 | Шестерня V передачи ведущая | 14/360 | 1 | 21.10-.011-1 | Сталь 12ХН3А | 3,6 |
21.10.128 | 409 | Шестерня V передачи ведомая | 23/361 | 1 | 21.10.012-1 | Сталь 12ХН3А | 2,54 |
21.10.129 | 410 | Шестерня заднего хода (промежуточная) |
| 1 | 21.10.001-1 | Сталь 12ХН3А | 3,4 |
21.10.133 | 411 | Муфта зубчатая I передачи и заднего хода | 10/361 | 1 | 21.10.012-1 | Сталь 12ХН3А | 2,1 |
21.10.134 | 412 | Муфта зубчатая II и III передач | 21/361 | 1 | 21.10.012-1 | Сталь 12ХН3А | 1,73 |
21.10.136 | 413 | Муфта зубчатая IV и V передач | 15/360 | 1 | 21.10.011-1 | Сталь 12ХН3А | 1,555 |
