ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 2

№	№ рис.	Наименование	№ рис \поз	Кол-во по группе	В какую сборку входит	Материал	Вес, кг
21.10.030	376	Сапун в сборе		1	21.10.001-1		0,267
21.10.033	377	Барабан ведомый левый в сборе	5/358 7/364	1	21.10.015-3		9,681
21.01.034	378	Шпилька стяжная в сборе	3/362 3/363	2	21.10.013 21.10.014		0,47
21.10.039	379	Гнездо подшипников в сборе	5/362 5/363	2	21.10.013 21.10.014		0,43

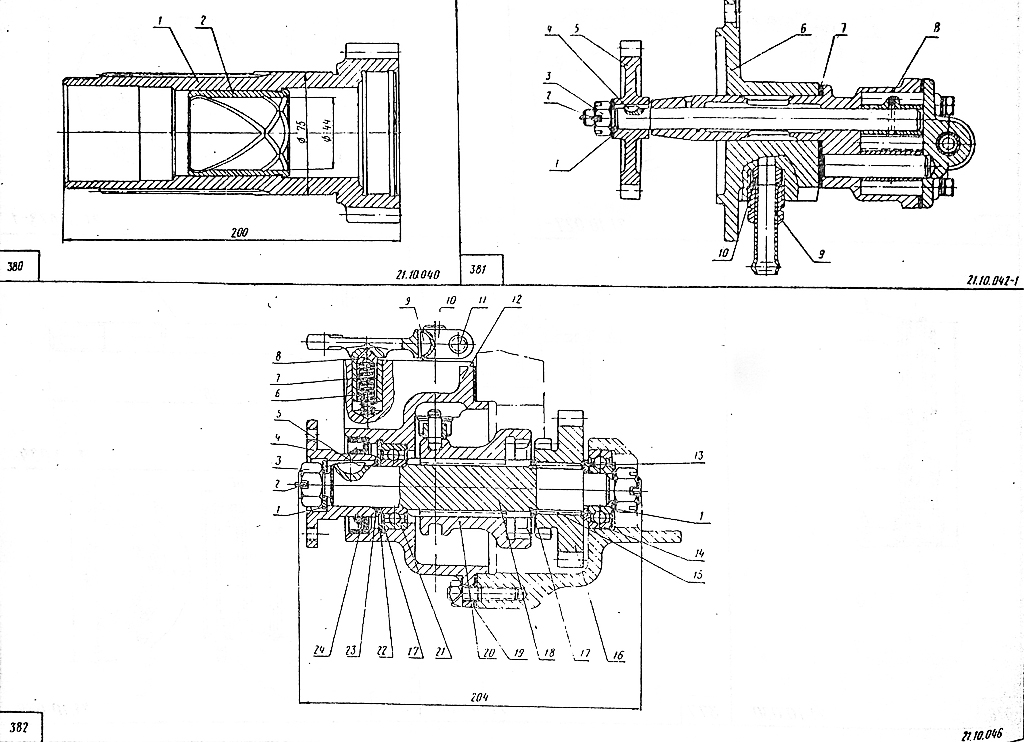

21.10.040	380	Шестерня барабана ведомого в сборе	19/364 19/365	2	21.10.015-3 21.10.016-3		3,55
21.10.042-1	381	Насос масляный в сборе с фланцем	1/359	1	21.10.002		4,255
21.10.043*		Насос масляный в сборе	8/381	1	21.10.042-1
21.10.044-1		Картер главной передачи в сборе		1	21.10.018-1		70,86
21.10.046	382	Привод к водооткачивающему насосу	19/358	1	21.10.001-1		4,017

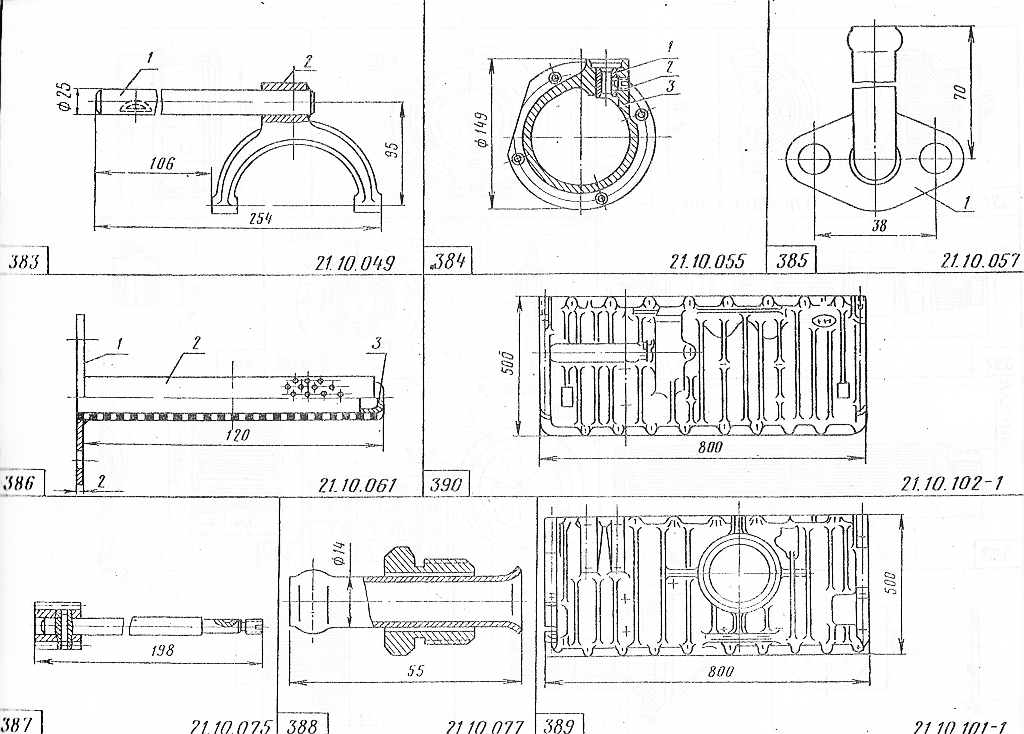

21.10.049	383	Валик переключения IV—V передач в сборе.	10/358	1	21.10.001-1		1,328
21.10.055	384	Корпус привода с втулкой в сборе	12/382	1	21.10.046		0,852
21.10.057	385	Фланец с трубкой в сборе		1	21.10.001-1		0,068
21.10.061	386	Заборник		1	21.10.001-1		0,035
21.10.075	387	Валик масляного насоса с ведущей шестерней в сборе		1	21.10.043
21.10.076		Трубка всасывания в сборе	7/359	1	21.10.002
21.10.077	388	Трубка с гайкой упорной в сборе	9/381	2	21.10.042-1
21.10.101-1	389	Картер главной передачи		1	21.10.044-1	Алюминиевый сплав АЛ9	40,0
21.10.102-1	390	Крышка картера главной передачи		1	21.10.044-1	Алюминиевый сплав АЛ9	29,0
21.10.103-1	391	Муфта зубчатая	3/366	1	21.10.017-2	Сталь 38ХС	2,025
21.10.104-1	392	Вал передаточный	2/360	1	21.10.011-1	Сталь 38ХС	13,95
21.10.105-1	393	Вал главный	24/361	1	21.10.012-1	Сталь 38ХС	6,71
*Узел 21.10.043 изготавливается из узла 51-1011010-АЗ с доработкой дет. 70-6608-Б по чертежу 21.10.075.
