ГРУППА 21.07. МАСЛЯНАЯ СИСТЕМА (21.07.001-1) СТР. 2
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.07.045 | 309 | Трубка нагнетательная в сборе | 1 | 21.07.001-1 | 0,32 | ||
21.07.046-1 | 311 | Трубка заборная МЗН в сборе | 1 | 21.07.001-1 | 0,24 | ||
21.07.047 | 312 | Фильтр забора масла | 4/290 | 1 , | 21.07.011 | 0,21 | |
21.07.122-1 | 313 | Трубка от бака к насосу | 1. | 21.07.001-1 | Сталь 10 | 0,417 | |
21.07.131 | 314 | Труба дренажная | 1 | 21.07.001-1 | Сталь 20 | 0,58 | |

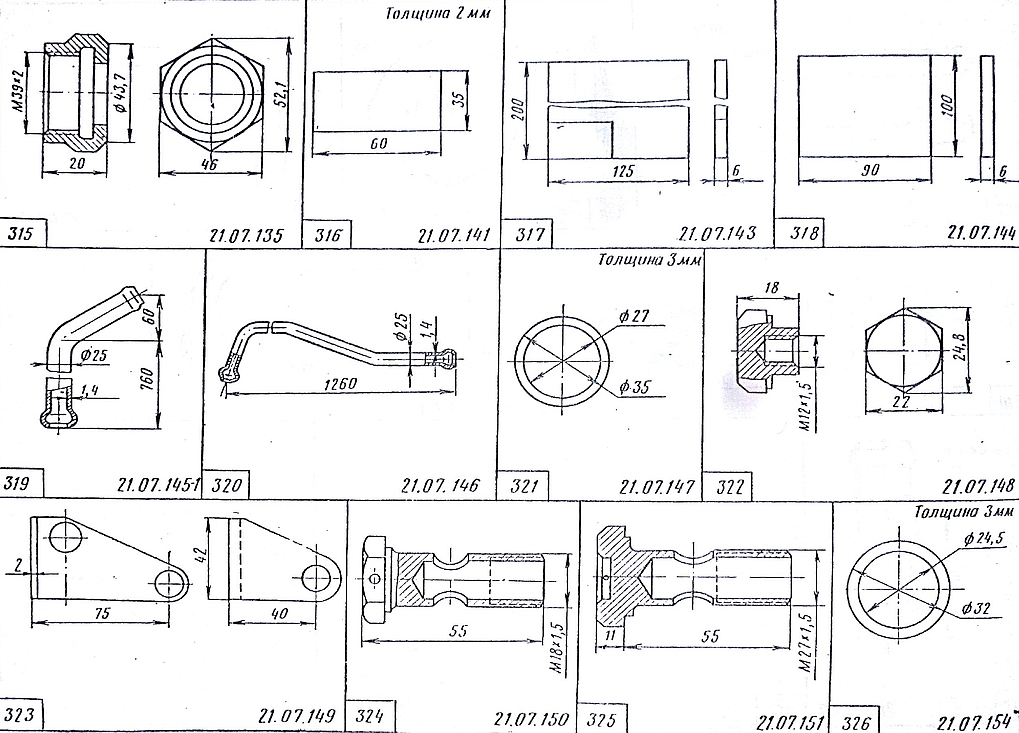

21.07.135 | 315 | Гайка накидная | 1/303 1/304 | 2 | 21.07.029-1 21.07.030-1 | Сталь 40 | 0,135 |
21.07.141 | 316 | Прокладка | 4 | 21.07.001-1 | Картон | 0,00575 | |
21.07.143 | 317 | Прокладка постели широкая | 1 | 21.07.001-1 | Войлок полугрубо шерстный | 0,046 | |
21.07.144 | 318 | Прокладка постели | 2 | 21.07.001-1 | Войлок полугрубошерстный | 0,017 | |
21.07.145- | 319 | Труба | 1 | 21.07.001-1 | Сталь 10 | 0,625 | |
21.07.146 | 320 | Труба от радиатора к баку | 1 | 21.07.001-1 | Сталь 10 | 1,056 | |
21.07.147 | 321 | Шайба | 4 | 21.07.001-1 | Алюминий АЗ | 0,0055 | |
21.07.148 | 322 | Гайка | 1 | 21.07.001-1 | Сталь 40 | 0,035 | |
21.07.149 | 323 | Кронштейн крепления датчика манометра ТЭМ-15 | 1 | 21.07.001-1 | Сталь Ст. 3 | 0,033 | |
21.07.150 | 324 | Болт зажимной | 1 | 21.07.001-1 | Сталь 45 | 0,15 | |
21.07.151 | 325 | Зажим | 1 | 21.07.001-1 | Сталь 45 | 0,165 | |
21.07.154 | 326 | Шайба | 4 | 21.07.001-1 | Алюминий АЗ | 0,0027 | |
21.07.160 | 327 | Трубка от радиатора к главной передаче | 1 | 21.07.001-1 | Сталь 10 | 0,19 | |
21.07.162 | 328 | Трубка отводящая | 1 | 21.07.001-1 | Сталь 10 | 1,12 | |
21.07.163 | 329 | Трубка | 2/310 | 1 | 21.07.034 | Сталь 20А | 0,014 |
21.07.167-1 | 330 | Штуцер | 1/310 | 1 | 21.07.034 | Сталь 40 | 0,04 |
21.07.180 | 331 | Пробка маслозакачивающего насоса | 1 | 21.07.021 | Сталь 40 | 0,05 | |
21.03.171 | 103 | Прокладка | 1/293 | 1 | 21.07.017 | Резина гр. V1-6 | 0,00153 |
21.42.299 | 1109 | Кольцо, уплотнительное малое | 2 | 21.07.001-1 | Резина гр. IV-6 | 0,009 | |
21.42.316 | 1112 | Кольцо уплотнительное большое | 3 | 21.07.001-1 | Резина гр. IV -6 | 0,0018 | |
21.06.133 | 289 | Винт стяжной | 1 | 21.07.001-1 | Сталь 45 | 0,073 | |
21.05.218 | 214 | Прокладка | 5/290 | 1 | 21:07.011 | Медь М3 | 0,0033 |
