ГРУППА 21.07. МАСЛЯНАЯ СИСТЕМА (21.07.001-1) СТР. 1
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.07.011 | 290 | Бак масляный в сборе | 1 | 21.07.001-1 | 22,401 | ||
21.07.012 | 291 | Бак масляный (сварочный узел) | 6/290 | 1 | 21.07.011 | 22,071 | |
21.07.016 | 292 | Труба выдвижная в сборе | 3/290 | 1 | 21.07.011 | 0,134 | |
21.07.017 | 293 | Указатель уровня пасла в сборе | 1/290 | 1 | 21.07.011 | 0,150 | |
21.07.018 | 294 | Хомут масляного бака в сборе | 2 | 0,347 | |||
21.07.019-1 | 295 | Радиатор масляный в сборе | 23/358 | 1 | 19,561 | ||
21.07.021 | 296 | Насос маслозакачивающий МЗН-2 | 1 | 7,76 | |||
21.07.022 | 297 | Лента стяжная маслозакачивающего насоса в сборе | 21.07.001-1 | 0,179 | |||

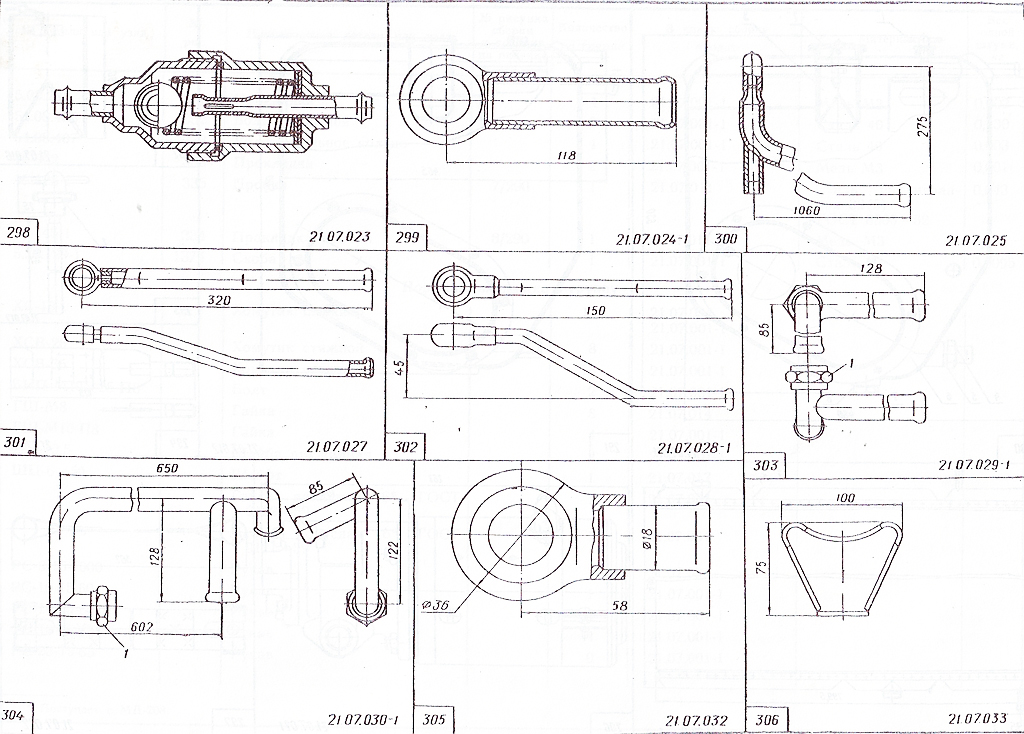

21.07.023 | 298 | Клапан редукционный | 1 | 21.07.001-1 | 1,5 | ||
21.07.024-1 | 299 | Патрубок в сборе | 1 | 21.07.001-1 | 0,23 | ||
21.07.025 | 300 | Труба от насоса к радиатору в сборе | 1 | 21.07.001-1 | 1,24 | ||
21.07.027 | 301 | Труба от насоса к двигателю в сборе | 1 | 21.07.001-1 | 0,42 | ||
21.07.028-1 | 302 | Патрубок дренажной трубы в сборе | 1 | 21.07.001-1 | 0,186 | ||
21.07.029-1 | 303 | Труба подключения радиатора малая в сборе | 1 | 21.07.001-1 | 0,284 | ||
21.07.030-1 | 304 | Труба подключения радиатора большая в сборе | 1 | 21.07.001-1 | 0,804 | ||
21.07.032 | 305 | Трубка водяная отводящая, в сборе | 1 | 21.07.001-1 | 0,018 | ||
21.07.033 | 306 | Кронштейн маслозакачивающего насоса в сборе | 1 | 21.07.001-1 | 0,513 | ||
21.07.034 | 310 | Шланг в сборе | 1 | 21.07.001-1 | |||
21.07.039 | 307 | Труба от главной передачи к радиатору в сборе | 1 | 21.07.001-1 | 0,210 | ||
21.07.041 | 308 | Пробка наливной грубы в сборе | 2/290 | 1 | 21.07.001-1 | 0,0151 |
