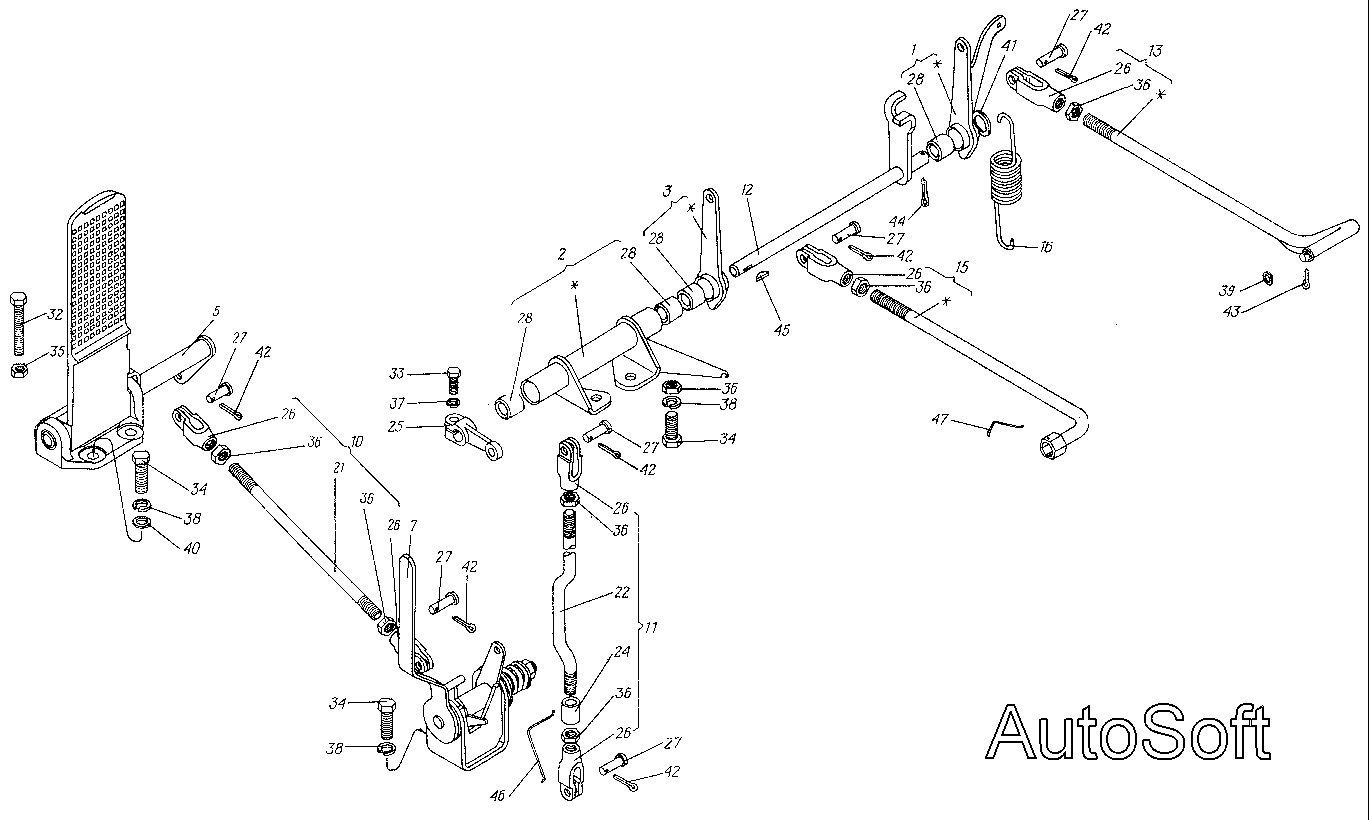

Управление двигателем 6.20.001 МТ-ЛБ
№ | Номер детали | Наименование детали |
1 | 1.20.026 | Рычаг с зацепом |
2 | 1.20.032 | Труба |
3 | 1.20.040 | Рычаг |
5 | 6.20.021-1 | Педаль |
7 | 6.20.023А | Акселератор |
10 | 6.20.028 | Тяга педали в сборе |
11 | 6,20.029 | Тяга |
12 | 6.20.031-1 | Валик с рычагом |
13 | 8.20.036Б | Тяга регулятора в сборе |
15 | 8.20.041 | Тяга останова в сборе |
16 | 1.20.142 | Пружина |
21 | 6.20.103 | Тяга |
22 | 6.20.104 | Тяга |
24 | 8.02.192 | Кольцо уплотнительное |
25 | 8.20.102-1 | Рычаг |
26 | 8.20.104 | Вилка |
27 | 8.20.126 | Палец |
28 | 8.20.131 | Втулка |
32 | [Болт М8.6gx55.66.019 ГОСТ 7795-70] | Болт М8.6gx55.66.019 ГОСТ 7795-70 |
33 | [Болт М8.6gx20.66.019 ГОСТ 7796-70] | Болт М8.6gx20.66.019 ГОСТ 7796-70 |
34 | [Болт М10.6gx25.66.019 ГОСТ 7796-70] | Болт М10.6gx25.66.019 ГОСТ 7796-70 |
35 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 |
36 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 |
37 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 |
38 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 |
39 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 |
40 | [Шайба 10.01.0115 ГОСТ 11371-78] | Шайба 10.01.0115 ГОСТ 11371-78 |
41 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 |
42 | [Шплинт 2x12.016 ГОСТ 397-79] | Шплинт 2x12.016 ГОСТ 397-79 |
43 | [Шплинт 2,5x16.016 ГОСТ 697-79] | Шплинт 2,5x16.016 ГОСТ 697-79 |
44 | [Шплинт 3,2x20.016 ГОСТ 397-79] | Шплинт 3,2x20.016 ГОСТ 397-79 |
45 | [Шпонка 3x5 ГОСТ 24071-80] | Шпонка 3x5 ГОСТ 24071-80 |
46 | [Проволока 1,0-0-2Ц ГОСТ 3282-74, l=100 мм] | Проволока 1,0-0-2Ц ГОСТ 3282-74, l=100 мм |
47 | [Проволока 1,6-0-2Ц ГОСТ 8282-74, l=25 мм] | Проволока 1,6-0-2Ц ГОСТ 8282-74, l=25 мм |
