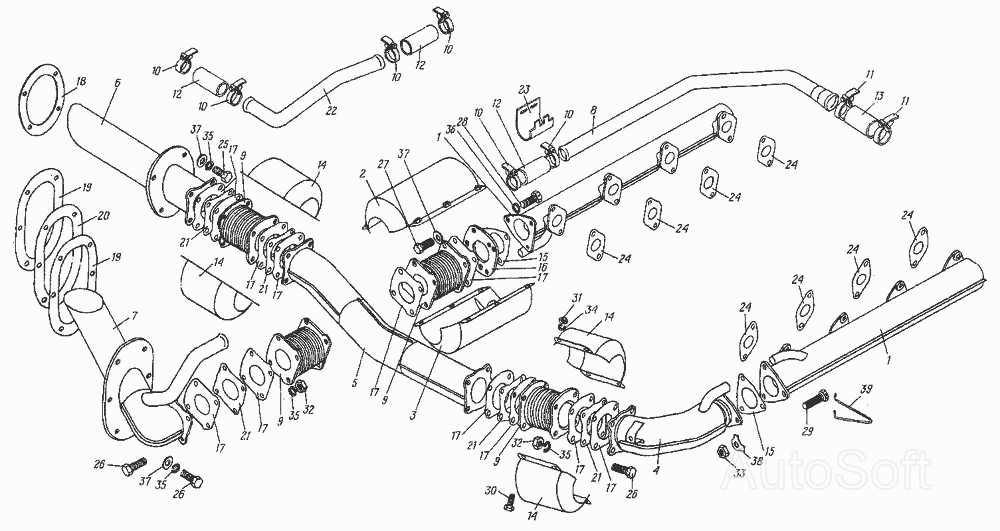

Система выпуска отработавших газов 8.04.001 МТ-ЛБ

№

Номер детали

Наименование детали

1

8.04.010

Коллектор в сборе

2

8.04.012-1

Кожух защитный в сборе

3

8.04.013-1

Кожух защитный в сборе

4

8.04.016-1

Труба с фланцами

5

8.04.018-1

Труба переходная

6

8.04.020-2

Труба концевая

7

8.04.022-1

Эжектор отсоса пыли

8

8.04.023-1

Труба отсоса пыли

9

8.04.041-1

Сильфон

10

ХСВ-35-01

Хомутик винтовой

11

ХСВ-52-01

Хомутик винтовой

12

5.03.155-1

Шланг

13

8.03.113-1

Шланг

14

8.04.114-1

Кожух сильфона

15

8.04.126

Прокладка

16

8.04.127

Фланец

17

8.04.128-1

Прокладка

18

8.04.129

Прокладка фланца

19

8.04.130

Прокладка фланца

20

8.04.131

Прокладка регулировочная

21

8.04.132

Прокладка регулировочная

22

8.04.154

Трубка сапуна

23

8.04.157

Лента защитная

24

236-1008050

Прокладка

25

[Болт М8.6gx20.66.019 ГОСТ 7796-70]

Болт М8.6gx20.66.019 ГОСТ 7796-70

26

[Болт М8.6gx25.66.019 ГОСТ 7796-70]

Болт М8.6gx25.66.019 ГОСТ 7796-70

27

[Болт 3М8.6gx20.66.089 ГОСТ 7796-70]

Болт 3М8.6gx20.66.089 ГОСТ 7796-70

28

[Болт 3М10.6gx25.66.089 ГОСТ 7796-70]

Болт 3М10.6gx25.66.089 ГОСТ 7796-70

29

[Болт 3М10.6gx30.66.019 ГОСТ 7796-70]

Болт 3М10.6gx30.66.019 ГОСТ 7796-70

30

[Болт М6.6gx12.66.019 ГОСТ 7798-70]

Болт М6.6gx12.66.019 ГОСТ 7798-70

31

[Гайка М6.6.0112 ГОСТ 5915-70]

Гайка М6.6.0112 ГОСТ 5915-70

32

[Гайка М8.6.0812 ГОСТ 5915-70]

Гайка М8.6.0812 ГОСТ 5915-70

33

[Гайка М10.6.0812 ГОСТ 5915-70]

Гайка М10.6.0812 ГОСТ 5915-70

34

[Шайба 6.65Г.0115 ГОСТ 6402-70]

Шайба 6.65Г.0115 ГОСТ 6402-70

35

[Шайба 8.65Г.0115 ГОСТ 6402-70]

Шайба 8.65Г.0115 ГОСТ 6402-70

36

[Шайба 10Т.65Г.0115 ГОСТ 6402-70]

Шайба 10Т.65Г.0115 ГОСТ 6402-70

37

[Шайба 8.01.0115 ГОСТ 11371-78]

Шайба 8.01.0115 ГОСТ 11371-78

38

[Шайба 10.01.0115 ГОСТ 13463-77]

Шайба 10.01.0115 ГОСТ 13463-77

39

[Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм]

Проволока 1.6-0-2Ц ГОСТ 3282-74, l=300 мм
