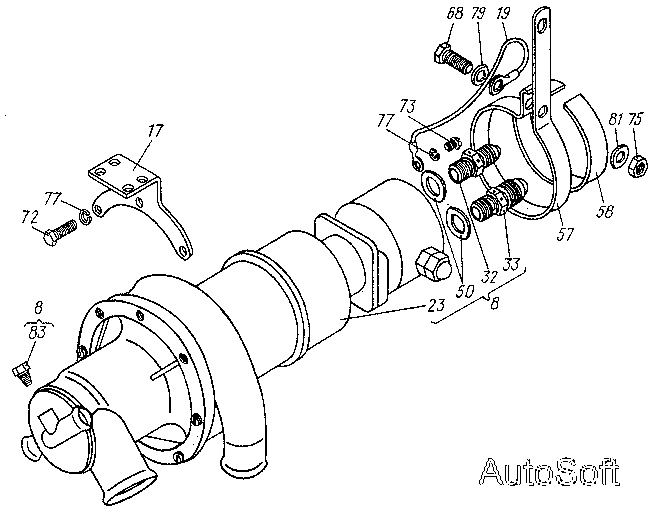

Насосный агрегат 8.05.051-3 МТ-ЛБ
№ | Номер детали | Наименование детали |
8 | 8.05.050-2 | Насосный агрегат |
8 | 8.05.051-3 | Насосный агрегат |
17 | 8.05.071 | Кронштейн насосного агрегата в сборе |
19 | 8.05.077 | Перемычка на массу |
23 | ПЖД-44Б-1015200 | Насосный агрегат |
32 | 6.05.118 | Штуцер |
33 | 6.05.119 | Штуцер |
50 | 8.05.263 | Кольцо уплотнительное |
57 | 8.05.296-1 | Кронштейн насосного агрегата |
58 | 8.05.297 | Прокладка |
68 | [Болт М8.6gx25.66.019 ГОСТ 7796-70] | Болт М8.6gx25.66.019 ГОСТ 7796-70 |
72 | [Болт М6.6gx20.66.019 ГОСТ 7798-70] | Болт М6.6gx20.66.019 ГОСТ 7798-70 |
73 | [Винт В1.М5-6gx8.58.019 ГОСТ 17473-80] | Винт В1.М5-6gx8.58.019 ГОСТ 17473-80 |
75 | [Гайка М8.6.0112 ГОСТ 5915-70] | Гайка М8.6.0112 ГОСТ 5915-70 |
77 | [Шайба 5.65Г.0115 ГОСТ 6402-70] | Шайба 5.65Г.0115 ГОСТ 6402-70 |
78 | [Шайба 6.65Г.0115 ГОСТ 6403-70] | Шайба 6.65Г.0115 ГОСТ 6403-70 |
79 | [Шайба 8.65Г.0115 ГОСТ 6402-70] | Шайба 8.65Г.0115 ГОСТ 6402-70 |
81 | [Шайба 8.01.0115 ГОСТ 11371-78] | Шайба 8.01.0115 ГОСТ 11371-78 |
83 | [Пробка КГ1/4" ГОСТ 12720-67] | Пробка КГ1/4" ГОСТ 12720-67 |
