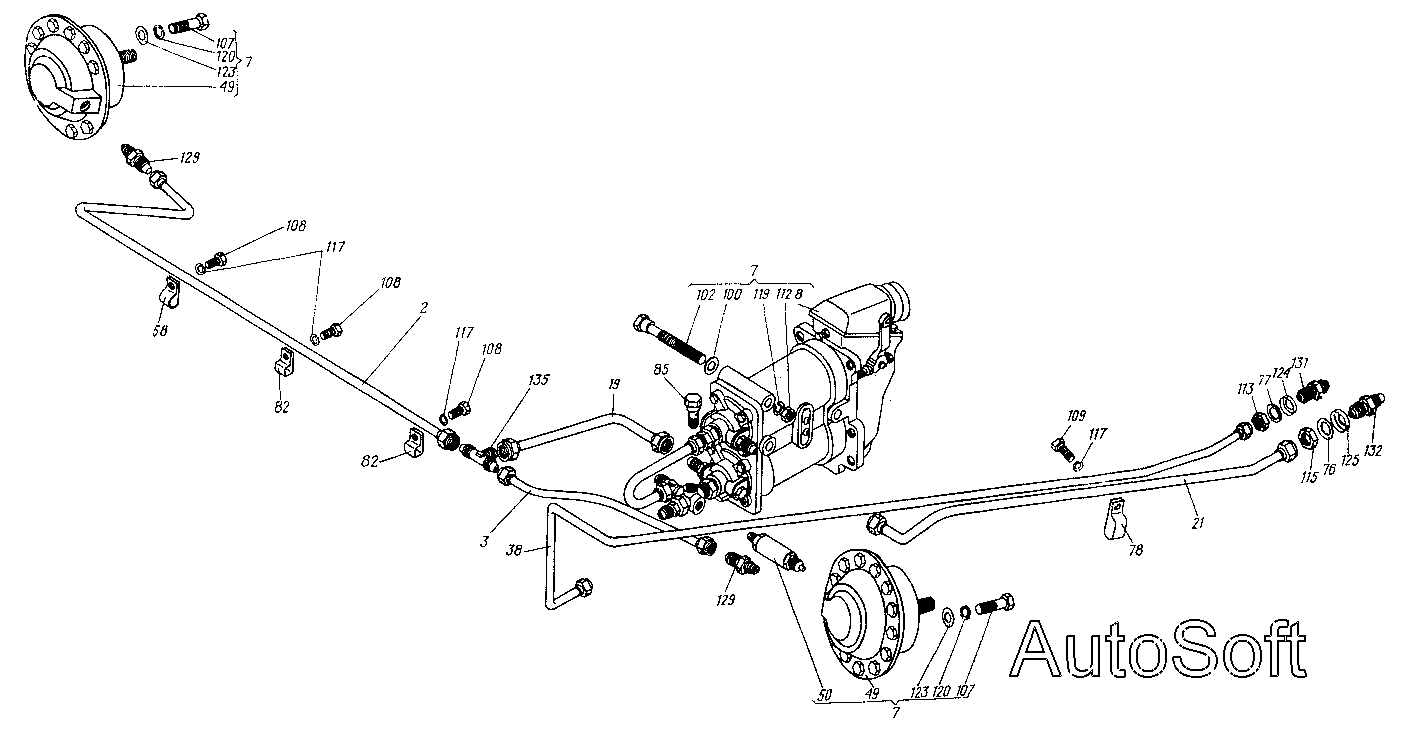

Пневмосистема 6.24.001 МТ-ЛБ стр. 3
№ | Номер детали | Наименование детали |
2 | 2С1.24.070 | Труба |
3 | 2С1.24.071 | Труба |
7 | 6.24.022-1 | Установка тормозного крана |
8 | 6.24.023-1 | Кран тормозной |
19 | 6.24.055 | Труба |
21 | 6.24.058 | Труба |
38 | 6.24.084-2 | Труба |
49 | 157-3519010 | Камера тормозная передняя в сборе |
50 | 200-3515050-01 | Клапан предохранительный |
58 | 5.24.220 | Скоба |
76 | 6.24.233 | Прокладка |
77 | 6.24.233-01 | Прокладка |
78 | 6.24.234 | Скоба |
82 | 7.48.231 | Скоба |
85 | 8.24.122-1 | Болт зажимной |
100 | ШШс-11х20хЩ15хр | Шайба |
102 | [Болт М10.6gx110.66.019 ГОСТ 7795-70] | Болт М10.6gx110.66.019 ГОСТ 7795-70 |
107 | [Болт М12.6gx30.66.019 ГОСТ 7796-70] | Болт М12.6gx30.66.019 ГОСТ 7796-70 |
108 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 |
109 | [Болт М6.6gx16.66.019 ГОСТ 7798-70] | Болт М6.6gx16.66.019 ГОСТ 7798-70 |
112 | [Гайка М10.6.0112 ГОСТ 5915-70] | Гайка М10.6.0112 ГОСТ 5915-70 |
113 | [Гайка М12х1-22Ц ГОСТ 13958-74] | Гайка М12х1-22Ц ГОСТ 13958-74 |
115 | [Гайка М22х1,5-22Ц ГОСТ 13958-74] | Гайка М22х1,5-22Ц ГОСТ 13958-74 |
117 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 |
119 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 |
120 | [Шайба 12Т.65Г.0115 ГОСТ 6402-70] | Шайба 12Т.65Г.0115 ГОСТ 6402-70 |
123 | [Шайба 12.01.0115 ГОСТ 11371-78] | Шайба 12.01.0115 ГОСТ 11371-78 |
124 | [Шайба 6-31 ГОСТ 20193-74] | Шайба 6-31 ГОСТ 20193-74 |
125 | [Шайба 14-31 ГОСТ 20193-74] | Шайба 14-31 ГОСТ 20193-74 |
129 | [Проходник ввертной 10-22-Ц ГОСТ 13969-74] | Проходник ввертной 10-22-Ц ГОСТ 13969-74 |
131 | [Проходник прямой 6-23-Ц ГОСТ 20188-74] | Проходник прямой 6-23-Ц ГОСТ 20188-74 |
132 | [Проходник прямой 14-22-Ц ГОСТ 20188-74] | Проходник прямой 14-22-Ц ГОСТ 20188-74 |
135 | [Тройник переходной 1-14-10-22-Ц ГОСТ 13965-74] | Тройник переходной 1-14-10-22-Ц ГОСТ 13965-74 |
