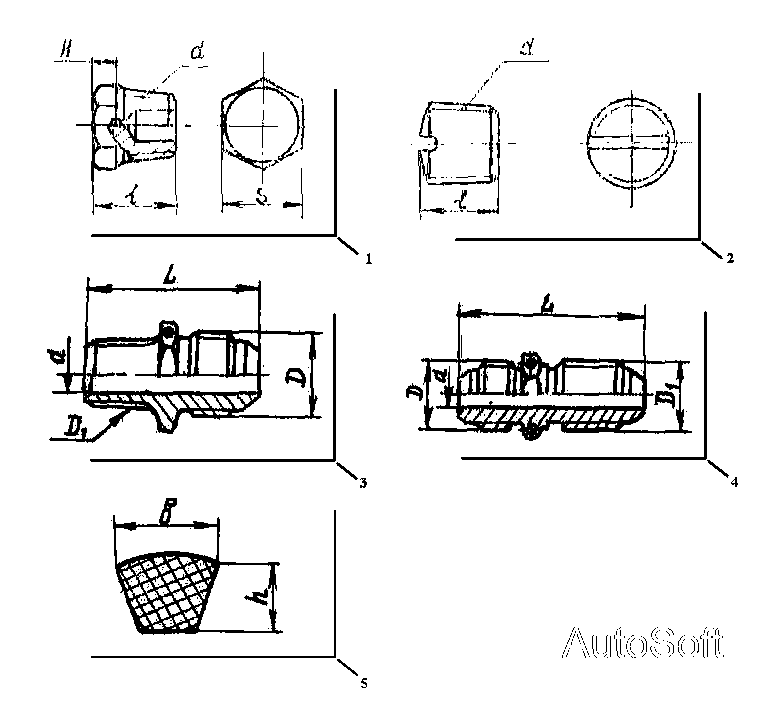

Нормали (пробки, проходники, ремни) МТ-ЛБ

№

Номер детали

Наименование детали

1

[Пробка КГ1/4" ГОСТ 12720-67 (d=КГ1/4, l=20, H=5,0, S=14)]

Пробка КГ1/4" ГОСТ 12720-67 (d=КГ1/4, l=20, H=5,0, S=14)

1

[Пробка КГ1/8" ГОСТ 12720-67 (d=КГ1/8, l=15, H=4,5, S=12)]

Пробка КГ1/8" ГОСТ 12720-67 (d=КГ1/8, l=15, H=4,5, S=12)

1

[Пробка КГ3/8" ГОСТ 12720-67 (d=КГ3/8, l=21, H=5,0, S=19)]

Пробка КГ3/8" ГОСТ 12720-67 (d=КГ3/8, l=21, H=5,0, S=19)

2

[Пробка КГ1/8 ГОСТ 12721-78 (d=КГ1/8, l=9)]

Пробка КГ1/8 ГОСТ 12721-78 (d=КГ1/8, l=9)

3

[Проходник 10-22-Ц ]

Проходник 10-22-Ц ГОСТ 13969-74 (L=36,5, d=7,5, D=М16х1, D(1)=К1/4)

3

[Проходник 14-22-Ц )]

Проходник 14-22-Ц ГОСТ 13969-74 (L=40,5, d=11,5, D=М22х1,5, D(1)=К3/8)

3

[Проходник 14-22-Ц ]

Проходник 14-22-Ц ГОСТ 13969-74 (L=40,5, d=11,5, D=М22х1,5, D(1)=К3/8)

3

[Проходник 6-22-Ц ГОСТ 13969-74 (L=30,5, d=3,7, D=М12х1, D(1)=К1/8)]

Проходник 6-22-Ц ГОСТ 13969-74 (L=30,5, d=3,7, D=М12х1, D(1)=К1/8)

4

[Проходник 14-22-Ц ГОСТ 20188-74 (L=60, d=11,5, D=М22х1,5, D(1)=27,7)]

Проходник 14-22-Ц ГОСТ 20188-74 (L=60, d=11,5, D=М22х1,5, D(1)=27,7)

4

[Проходник 6-22-Ц ГОСТ 20188-74 (L=48, d=3,7, D=М22х1, D(1)=16,2)]

Проходник 6-22-Ц ГОСТ 20188-74 (L=48, d=3,7, D=М22х1, D(1)=16,2)

5

[Рамень зубчатый 11-19х12,5-1450 ГОСТ 5813-76 (b=19, h=12,5)]

Рамень зубчатый 11-19х12,5-1450 ГОСТ 5813-76 (b=19, h=12,5)

5

[Ремень вентилятора 1-11х10-950 ГОСТ 5813-76 (b=11, h=10)]

Ремень вентилятора 1-11х10-950 ГОСТ 5813-76 (b=11, h=10)

5

[Ремень вентилятора 11-14х10-937 ]

Ремень вентилятора 11-14х10-937 ГОСТ 5813-76 (b=14, h=10)
