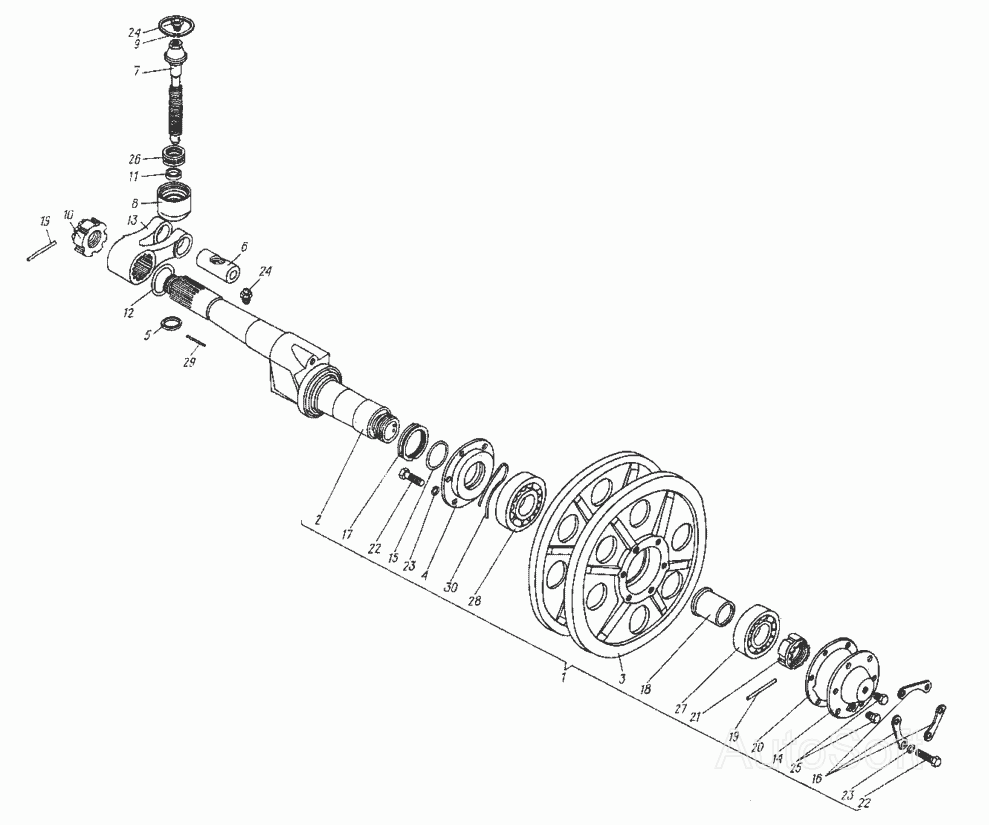

Колесо направляющее с натяжным устройством 8.31.001-1 МТ-ЛБ
№ | Номер детали | Наименование детали |
1 | 8.31.040-1 | Колесо направляющее с осью |
2 | 8.31.041 | Ось коленчатая |
3 | 8.31.050-2 | Колесо направляющее |
4 | 8.32.033-1 | Уплотнение в сборе |
5 | 5.31.124 | Шайба |
6 | А5.31.115-1 | Палец |
7 | А5.31.117-1 | Винт натяжной |
8 | А5.31.119-1 | Шаровая опора |
9 | А5.31.121 | Кольцо стопорное |
10 | А5.32.118-1 | Гайка корончатая |
11 | 7.40.126 | Кольцо уплотнительное |
12 | 8.31.112 | Кольцо уплотнительное |
13 | 8.31.114 | Вилка |
14 | 8.32.111 | Крышка |
15 | 8.32.112 | Кольцо уплотнительное |
16 | 8.32.119А | Шайба |
17 | 8.32.125 | Кольцо неподвижное |
18 | 8.32.135 | Втулка |
19 | 8.32.168 | Шплинт |
20 | 8.32.167 | Прокладка |
21 | 740-33-60-1 | Гайка |
22 | [Болт М10.6gx30.66.019 ГОСТ 7796-70] | Болт М10.6gx30.66.019 ГОСТ 7796-70 |
23 | [Шайба 10.65Г.0115 ГОСТ 6402-70] | Шайба 10.65Г.0115 ГОСТ 6402-70 |
24 | [Масленка 1.3.Ц6 ГОСТ 19853-74] | Масленка 1.3.Ц6 ГОСТ 19853-74 |
25 | [Пробка КГ1/8" ГОСТ 12720-67] | Пробка КГ1/8" ГОСТ 12720-67 |
26 | 8307 | Подшипник ГОСТ 6874-75 |
27 | 312К5 | Подшипник ГОСТ 8338-75 |
28 | 313К5 | Подшипник ГОСТ 8338-75 |
29 | [Проволока 4,0-0-Ч ГОСТ 3282-74, l=45 мм] | Проволока 4,0-0-Ч ГОСТ 3282-74, l=45 мм |
30 | [Шнур асбестовый ША0Н2 ГОСТ 1779-72, l=500 мм] | Шнур асбестовый ША0Н2 ГОСТ 1779-72, l=500 мм |
