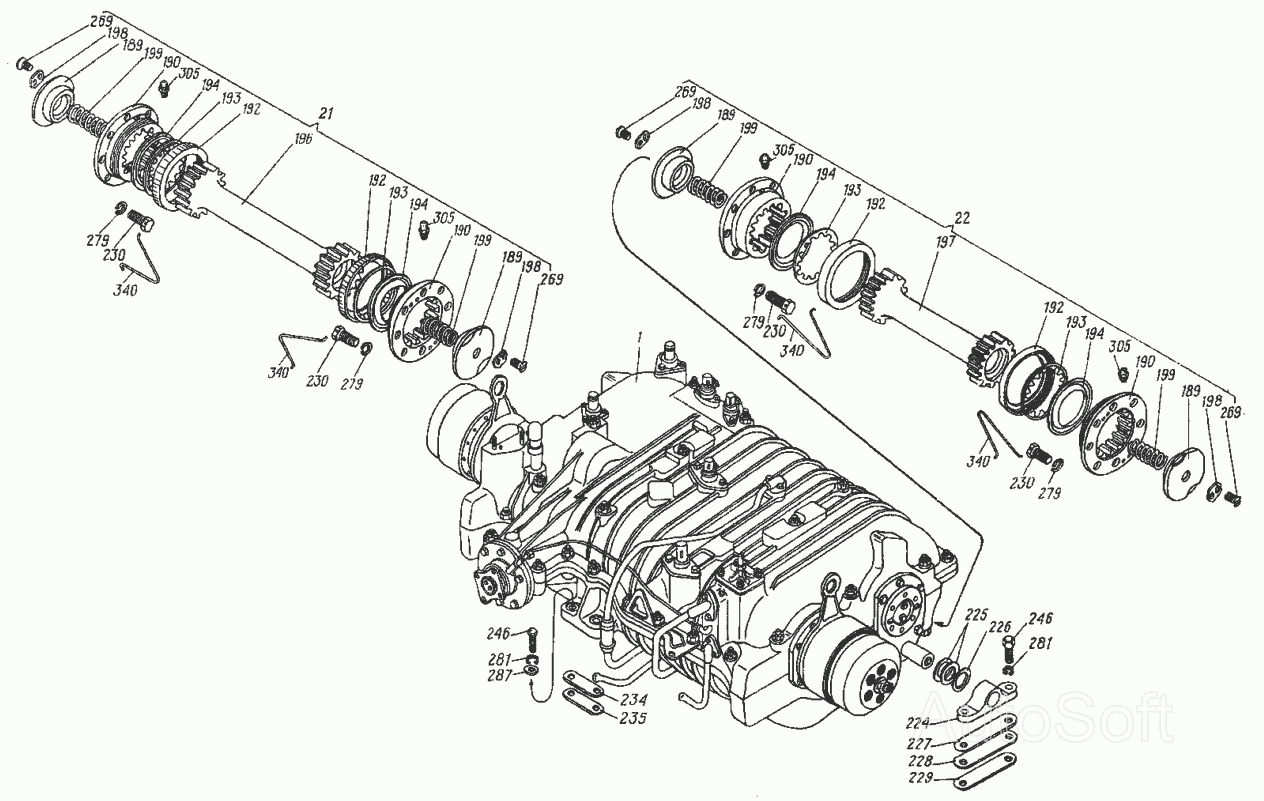

Главная передача. Установка 8.10.001 МТ-ЛБ

№

Номер детали

Наименование детали

1

8.10.002

Главная передача

21

8.10.047

Валик карданный левый в сборе

22

8.10.048

Валик карданный правый в сборе

189

8.10.420

Опора сферическая

190

8.10.422

Муфта зубчатая

192

8.10.424

Обойма прижимная

193

8.10.425

Шайба

194

8.10.426

Шайба уплотнительная

196

8.10.430

Валик карданный левый

197

8.10.431

Валик карданный правый

198

8.10.432

Ригель

199

8.10.433

Пружина

224

8.10.701

Бугель

225

8.10.702

Прокладка регулировочная

226

8.10.703

Прокладка регулировочная

227

8.10.704

Прокладка

228

8.10.704-01

Прокладка

229

8.10.704-02

Прокладка

230

8.10.706-1

Болт

234

8.10.718

Прокладка

235

8.10.718-01

Прокладка

246

8.10.736

Болт

269

[Винт В1.М6-6gx12.58.019 ГОСТ 17475-80]

Винт В1.М6-6gx12.58.019 ГОСТ 17475-80

279

[Шайба 12Т.65Г.0115 ГОСТ 6402-70]

Шайба 12Т.65Г.0115 ГОСТ 6402-70

281

[Шайба 16Т.65Г.0115 ГОСТ 6402-70]

Шайба 16Т.65Г.0115 ГОСТ 6402-70

287

[Шайба 16.01.0115 ГОСТ 11371-78]

Шайба 16.01.0115 ГОСТ 11371-78

305

[Масленка 1.1.Ц6 ГОСТ 19853-74]

Масленка 1.1.Ц6 ГОСТ 19853-74

340

[Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм]

Проволока 1,2-0-2Ц ГОСТ 3282-74, l=180 мм
