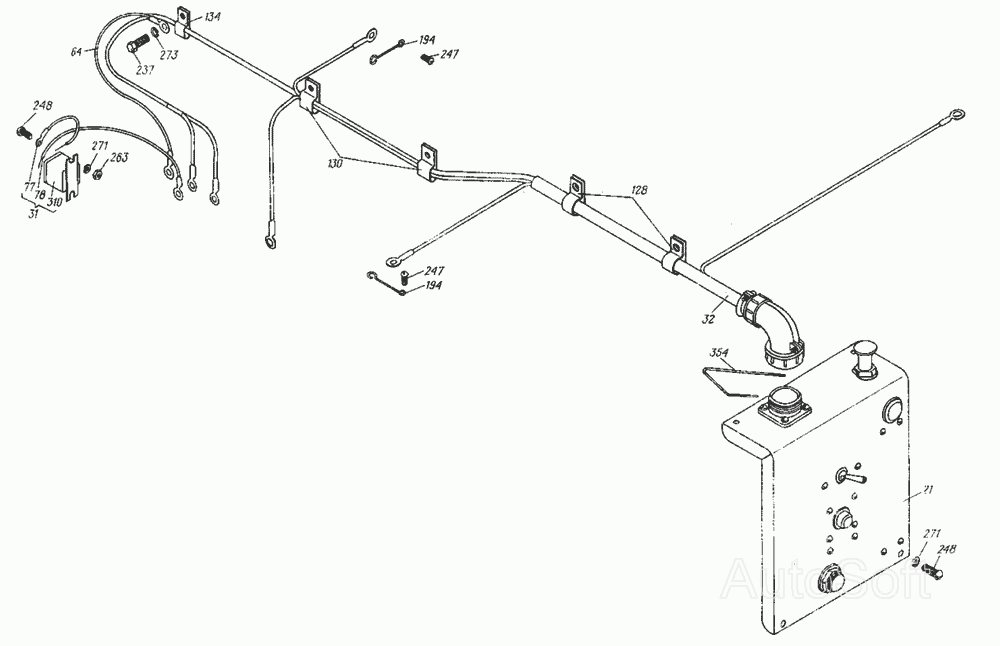

Установка щитка отопителя 6.50.032 МТ-ЛБ
№ | Номер детали | Наименование детали |
- | 6.50.032 | Установка щитка отопителя |
- | 6.50.040 | Жгут |
21 | 6.50.057 | Щиток отопителя |
31 | 6.50.069 | Конденсатор |
32 | 6.50.071 | Жгут |
64 | 6.50.675 | Провод |
77 | 6.50.707 | Провод |
78 | 6.50.708 | Провод |
128 | 5.24.220 | Скоба |
130 | 5.50.146 | Скоба |
134 | А5.50.191 | Скоба |
194 | 8.50.180 | Перемычка |
237 | [Болт М6.6gx12.66.019 ГОСТ 7798-70] | Болт М6.6gx12.66.019 ГОСТ 7798-70 |
247 | [Винт В1.М4-6gx10.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx10.58.019 ГОСТ 17473-80 |
248 | [Винт В1.М4-6gx12.58.019 ГОСТ 17473-80] | Винт В1.М4-6gx12.58.019 ГОСТ 17473-80 |
263 | [Гайка М4.6Н.8.0112 ГОСТ 5927-70] | Гайка М4.6Н.8.0112 ГОСТ 5927-70 |
271 | [Шайба 4.65Г.0115 ГОСТ 6402-70] | Шайба 4.65Г.0115 ГОСТ 6402-70 |
273 | [Шайба 6.65Г.0115 ГОСТ 6402-70] | Шайба 6.65Г.0115 ГОСТ 6402-70 |
310 | МБГО-2-160-4-11 | Конденсатор МБГО-2-160-4-11 ОЖО.462.023 ТУ |
354 | [Проволока КО 0,5 ГОСТ 792-67, l=100 мм] | Проволока КО 0,5 ГОСТ 792-67, l=100 мм |
