8.3. ВОДООТЛИВНЫЕ СРЕДСТВА ГАЗ-34039

Для удаления на плаву просочившейся воды из корпуса снегоболотохода служат водооткачивающий электронасос и клапан перепуска воды.

Водооткачивающий электронасос установлен на днище в моторном отделении у правого борта машины.

Он состоит из электродвигателя 1 (рис. 8.5), корпуса 4, крыльчатки 7, крышки 8 и сетки 9. Валик 5, на котором закреплена крыльчатка 7, соединяется с осью электродвигателя посредством шарнирного соединения. Нижний торец насоса закрыт съёмной сеткой 9, предохраняющей его от попадания посторонних предметов.

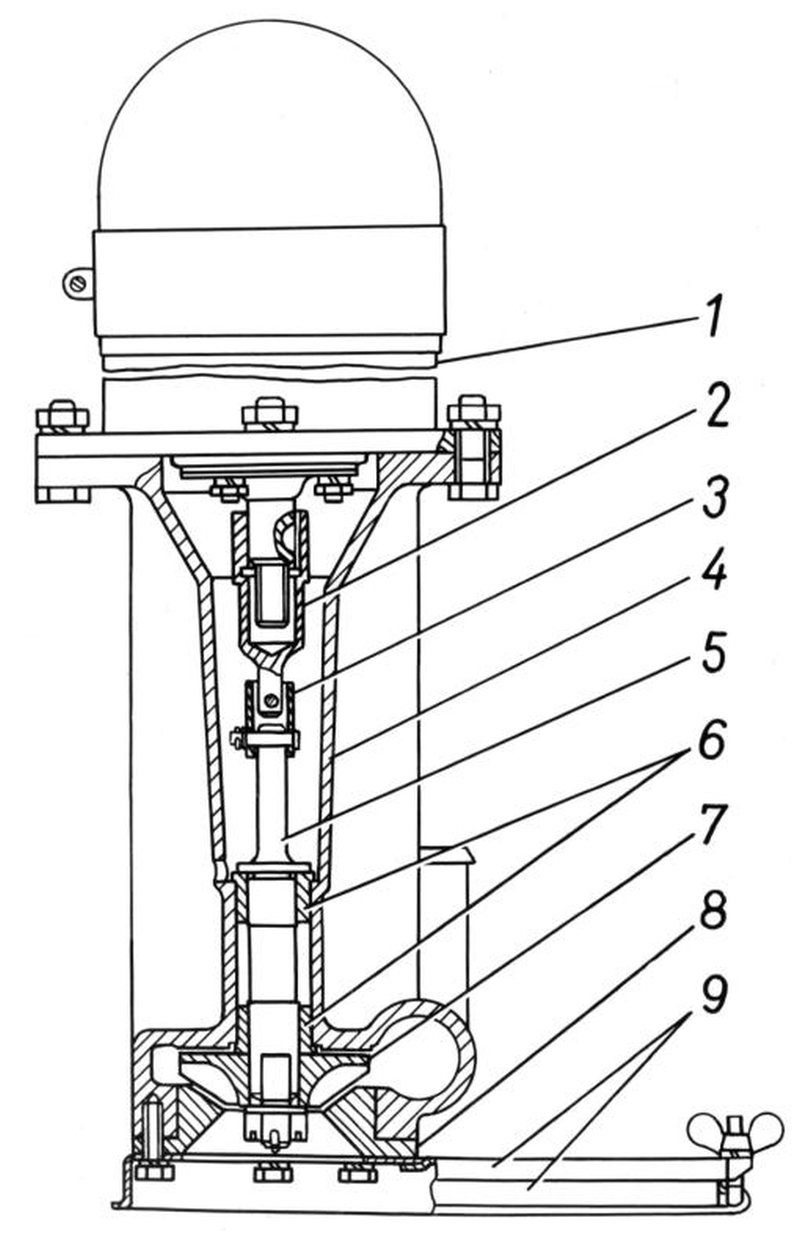

Рис. 8.5. Водооткачивающий электронасос:

1 – электродвигатель; 2 – верхний валик крыльчатки; 3 – втулка; 4 – корпус; 5 – нижний валик крыльчатки; 6 – втулки; 7 – крыльчатка; 8 – крышка; 9 – сетка

Включается электронасос выключателем на щитке приборов.

Если насос плохо откачивает воду, необходимо проверить, не забита ли грязью сетка 9. Важнейшим условием работоспособности насоса является за-щита от воды его электродвигателя.

Смазка «Литол-24» во втулки 6 насоса заложена при сборке. Смазывание их в эксплуатации не требуется. Втулки смазываются только при ремонте насоса.

Клапан перепуска воды установлен в моторном отделении справа и служит для переливания воды через жёлоб 8 (рис. 8.6) из кузова В в моторное от-деление А, что даёт возможность использовать водооткачивающий электронасос для откачки воды не только из моторного отделения, но и из кузова.

Рис. 8.6. Клапан перепуска воды:

А – моторное отделение; В – кузов

1 – ручка; 2 – уплотнительная втулка; 3 – валик привода клапана; 4 – соединительное звено; 5 – стержень; 6 – опора клапана; 7 – резиновый клапан; 8 – жёлоб

Перед преодолением водных преград клапан перепуска воды должен быть открыт до упора вращением ручки 1 против хода часовой стрелки. После выхода из воды клапан нужно закрыть.

Сливной клапан (рис. 8.7), расположенный в кабине около правого сиденья, предназначен для слива воды (просочившейся внутрь корпуса снегоболотохода при преодолении водной преграды) после выхода на берег.

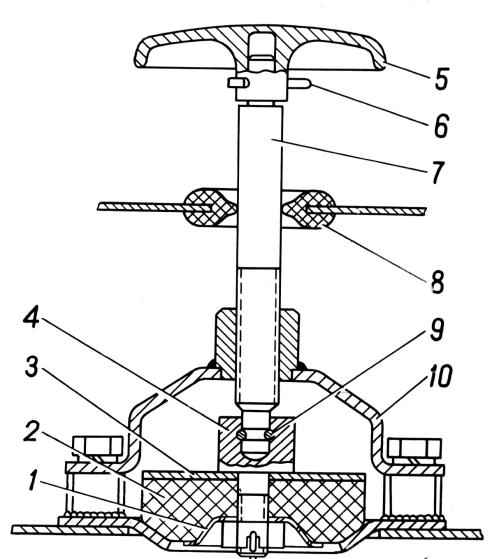

Рис. 8.7. Сливной клапан:

1 – колпачок; 2 – резиновый клапан; 3 – шайба; 4 – наконечник; 5 – ручка; 6 – шплинт; 7 – стержень; 8 – уплотнительная втулка; 9 – скоба; 10 – опора

Открытие клапана осуществляется вращением ручки 5 против хода часовой стрелки. После удаления воды из снегоболотохода сливной клапан должен быть обязательно закрыт.
