8.1. ОТОПЛЕНИЕ КАБИНЫ И КУЗОВА

На снегоболотоходе установлены отопители кабины и кузова.

Два отопителя кабины расположены на левом и правом листах ограждения трансмиссии в ногах у водителя и пассажира.

Двумя вентиляторами 5 (рис. 8.1) воздух для отопления кабины подается через радиаторы отопителей 1, в которых циркулирует жидкость из системы охлаждения двигателя. Левый и правый вентиляторы имеют отдельные переключатели. Нагретый воздух подаётся к патрубкам 2 обдува ветровых стёкол и в нижнюю переднюю часть кабины к патрубкам 4 обогрева ног водителя и пассажира.

Рис. 8.1. Схема системы отопления кабины и обдува ветровых стёкол:

1 – радиатор отопителя; 2 – патрубок обдува ветрового стекла; 3 – шланг обдува ветрового стекла; 4 – патрубок обогрева ног; 5 – вентилятор; 6 – шланг обогрева ног; 7 – шланг соединительный; 8 – сливной шланг; 9 – подводящий шланг; 10 – заслонка

Отопитель кузова 4 (рис. 8.2) установлен в правой нижней задней части моторного отделения, где он крепится к листу моторной перегородки. Воздух для обогрева подается электровентилятором через радиатор отопителя, в котором циркулирует жидкость из системы охлаждения. Включается отопитель переключателем 2 (см. рис. 8.3), который расположен на пульте кузова.

Температура внутри кабины и кузова регулируется:

– изменением скоростей вращения вентиляторов отопителей;

– продолжительностью включения отопителей;

– краниками 1 и 2 (рис. 8.2), ввёрнутыми в переходник на заднем торце двигателя.

Эффективность отопителей зависит также от температуры жидкости в системе охлаждения, поэтому в холодное время рекомендуется отключение переднего вентилятора системы охлаждения двигателя.

Перед зимней эксплуатацией необходимо продуть сжатым воздухом радиатор отопителя кузова через прорези и проверить состояние трубопроводов.

Летом отопление может быть выключено. Для этого необходимо закрыть оба краника 1 и 2.

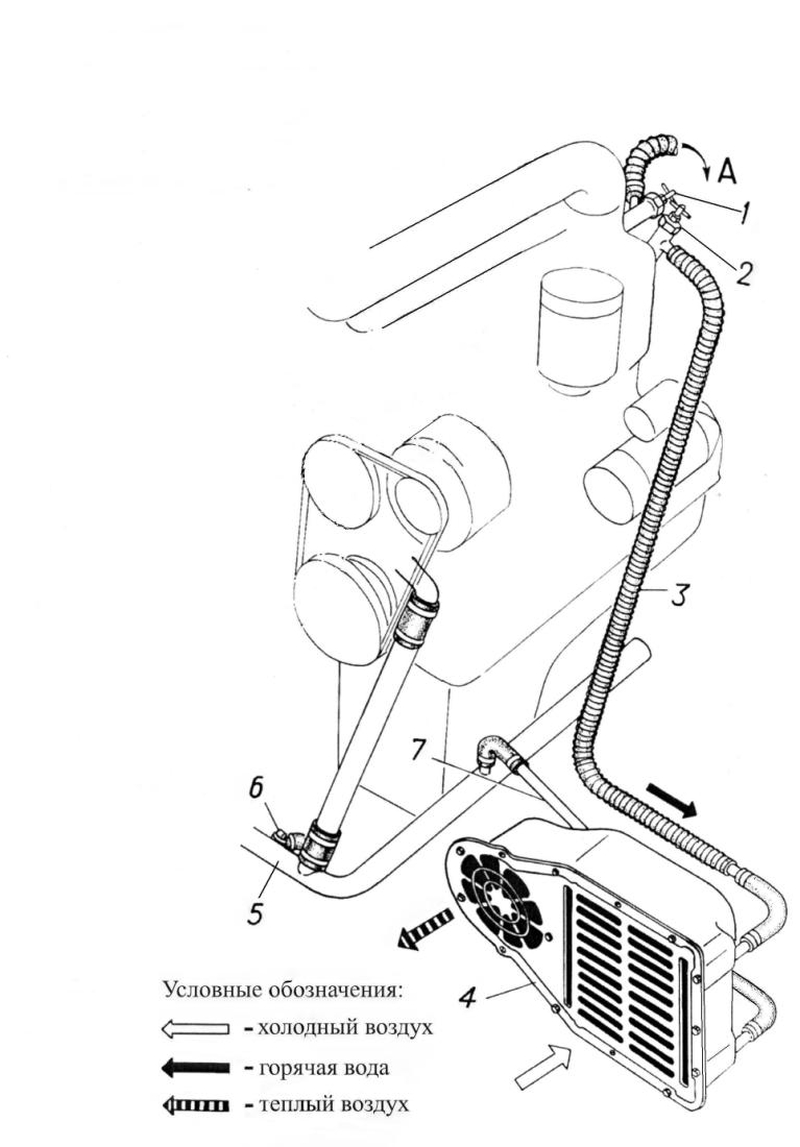

Рис. 8.2. Схема системы отопления кузова:

А – к отопителям кабины

1 – краник отопителей кабины; 2 – краник отопителя кузова; 3 – подводящий шланг; 4 – отопитель кузова; 5 – труба, отводящая жидкость из радиатора к водяному насосу; 6 – сливной краник; 7 – сливная труба
