2. ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ГАЗ-34039

Прежде чем приступать к выполнению каких-либо действий на снегоболотоходе, водитель обязан изучить размещение и назначение всех органов управления.

Рычаги управления 7 и 11 (рис. 2.1) расположены перед сиденьем водителя. При перемещении на себя рычага 7 при движении снегоболотохода, он поворачивает вправо. При перемещении на себя рычага 11 – влево. Для удержания остановленного снегоболотохода на подъёмах и спусках нужно включить горный тормоз, то есть переместить рычаги управления на себя до отказа и нажать на кнопки, имеющиеся в верхней части рычагов.

Рис. 2.1. Органы управления:

1 – ручка управления крышками воздухопритока; 2 – рукоятка ручной подачи топлива; 3 – щиток приборов; 4 – выключатель стеклоочистителя; 5 – рычаг коробки передач; 6 – рычаг дополнительной передачи; 7 – правый рычаг управления; 8 – крышка люка для регулировки тормозов; 9 – педаль подачи топлива; 10 – педаль сцепления; 11 – левый рычаг управления

Для очистки загрязнённых стёкол необходимо нажать на кнопку 9 (рис. 2.3) включения стеклоомывателя и, после того как стёкла будут смочены водой, включить стеклоочиститель при помощи выключателя 4 (рис. 2.1). При открывании ручкой 1 крышек воздухопритока, происходит обдув наружным возду-хом трансмиссии и двигателя.

Размещение различных выключателей и контрольно-измерительных при-боров показано на рис. 2.3. Щиток приборов.

В средней части левой и правой боковых панелей ограждения трансмиссии имеются люки для регулировки тормозов, закрываемые крышками 8.

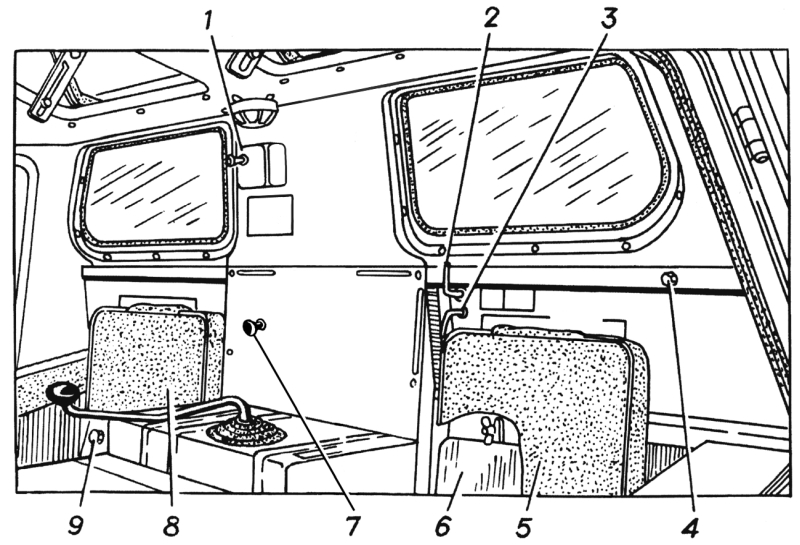

 Рис. 2.2. Органы управления на задней стенке кабины:

1 – пульт управления пусковым подогревателем; 2 и 3 – ручки тяг привода краников переключения топливных баков; 4 – натяжная гайка ремней переднего вентилятора; 5 – спинка сиденья водителя; 6 – крышка люка; 7 – ручка привода останова двигателя; 8 – спинка правого сиденья; 9 – заглушка воздухоподводящего патрубка электровентилятора пускового подогревателя

За спинкой 5 (рис. 2.2) сиденья водителя расположена крышка 6 люка, обеспечивающего доступ в левую нижнюю часть моторного отделения.

Чтобы снять спинку 5 сиденья водителя, необходимо отвернуть нижние болты крепления спинки и ослабить верхние болты, после чего потянуть спин-ку вниз.

В кабине должен быть размещен огнетушитель (приобретается потребителем).

Приборы смонтированы на отдельной съёмной панели и заключены в ме-таллический ящик (экран) для снижения уровня радиопомех. Вне экрана на щитке приборов (рис. 2.3) установлен спидометр 1 с сигнализатором 2 (синего цвета) включения дальнего света фар.

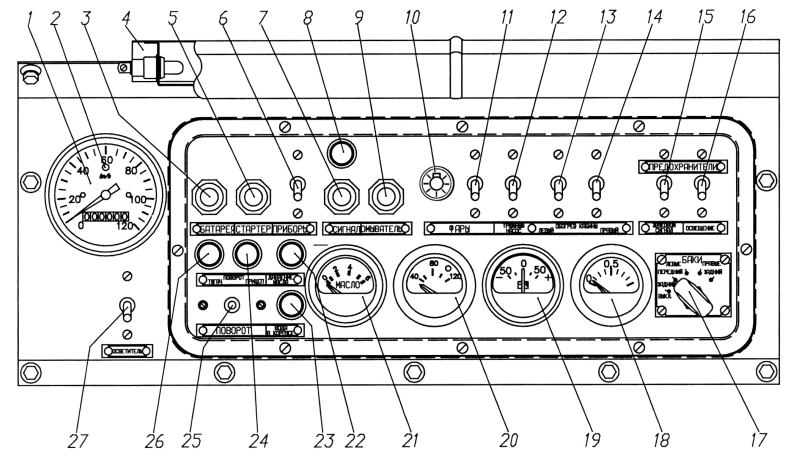

 Рис. 2.3. Щиток приборов:

1 – спидометр; 2 – сигнализатор включения дальнего света фар; 3 – выключатель аккумуля-торных батарей; 4 – отражатель света; 5 кнопка включения стартера; 6 – выключатель при-боров; 7 – кнопка включения звукового сигнала; 8 – контрольная лампа включения сигнала из кузова; 9 – кнопка включения омывателя ветровых стёкол; 10 – центральный переключа-тель света; 11 – переключатель света фар («ближний», «дальний»); 12 – выключатель водо-откачивающего электронасоса; 13 – выключатель левого отопителя кабины; 14 – выключа-тель правого отопителя кабины; 15, 16 – предохранители на 15А; 17 – переключатель датчи-ков указателя уровня топлива; 18 – указатель уровня топлива; 19 – амперметр; 20 – указатель температуры охлаждающей жидкости с сигнализатором перегрева охлаждающей жидкости; 21 – указатель давления масла; 22 – сигнализатор аварийно-низкого давления масла; 23 – сигнализатор наличия воды в корпусе; 24 – сигнализатор указателей поворота прицепа (при наличии розетки прицепа); 25 – переключатель указателей поворота; 26 – сигнализатор ука-зателей поворота снегоболотохода; 27 – выключатель фары-прожектора

На задней стенке экрана щитка приборов установлены два штепсельных разъёма.

Щиток приборов освещается лампами, расположенными над приборами. Кроме того, указатели температуры охлаждающей жидкости, давления масла, уровня топлива, амперметр и спидометр имеют свою внутреннюю подсветку шкалы.

Центральный переключатель света (рис. 2.4) имеет три положения:

0 – все выключено;

I – включен габаритный свет (подфарники и задние фонари);

II – включены габаритный свет, ближний или дальний свет в зависимости от положения переключателя 11 (рис. 2.3).

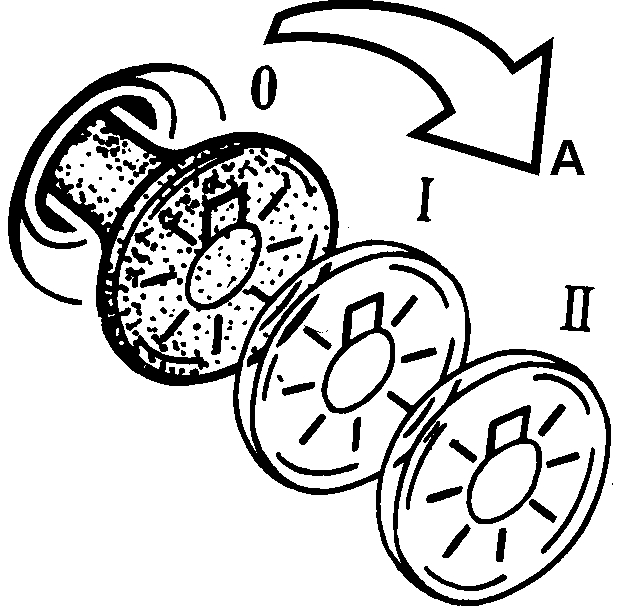

Рис. 2.4. Положения ручки центрального переключателя света

Поворотом ручки центрального переключателя света по часовой стрелке регулируется интенсивность освещения приборов, а также самого щитка приборов (в положении «А» интенсивности максимальная).
