22. СМАЗКА МЕХАНИЗМОВ СНЕГОБОЛОТОХОДА ГАЗ-34039
В агрегатах и узлах снегоболотохода применяются следующие смазочные материалы и рабочие жидкости:
Моторные масла:
– летом при температуре воздуха плюс 5 °С и выше основное масло М-10 Г2 по ГОСТ 8581 и дублирующее масло М-10 Г2К по ГОСТ 8581;
– зимой при температуре воздуха плюс 5 °С и ниже основные масла М8Г2 по ГОСТ 8581 или М-43/8Г2 по ТУ 38.401536 и дублирующее масло М-Г2К по ГОСТ 8581.
Трансмиссионные масла:
– всесезонно при температуре воздуха до минус 30 °С масло МТ-16п по ГОСТ 6360;
– зимой при температуре воздуха до минус 45 °С масло ТСп-10 по ГОСТ 23652, при температуре до минус 50 °С – масло ТСз-9гип по ТУ 381011238.
Консистентные смазки:
– Литол-24 по ГОСТ 21150. Дублирующие смазки:
ЦИАТИМ-201 по ГОСТ 6267, Лита по ТУ 38.1011.308;
– № 158М по ТУ 38.301-40-25, дублирующая смазка № 158 ТУ 38.101.320.
Тормозная жидкость: «РОСДОТ» по ТУ 2451-004-36732629-99.
Амортизаторная жидкость: АЖ-12Т по ГОСТ 23008. Дублирующая жидкость – масло гидравлическое МГЕ-10А по ОСТ 38.01.281.
Низкозамерзающие охлаждающие жидкости: ОЖ-65 «Лена» и ОЖ-40 «Лена» по ТУ 113-07-02. Дублирующие жидкости – марки 65 и 40 по ГОСТ 28084 или ТОСОЛ-А65М и ТОСОЛ-А40М по ТУ 6-57-95.
Применяемые смазочные материалы в механизмах снегоболотохода, сроки их дозаправки и замены приведены в таблице смазки. Заправочные объемы агрегатов и систем приведены в приложении № 4. Точки смазки указаны на рис. 22.1, а также в табл. 22.1.
При смазке следует учитывать, что некоторые смазочные материалы нельзя смешивать. Поэтому при переходе с одного смазочного материала на другой, не совместимый с ним, и наоборот необходимо очистить узел от ранее применявшегося масла с последующей промывкой.
Дозаправку осуществлять маслом той марки, которая залита в картер.
Заменять масла рекомендуется на прогретых агрегатах, что обеспечивает полный слив.
Рис. 22.1. Точки смазки снегоболотохода
В узлах, где разборка для освобождения от старой смазки затруднена, желательно применять один вид смазки.
Масло МТ-16п совместимо с маслом ТСз-9 гип, но несовместимо с маслом ТСп-10, поэтому при замене масел МТ-16п и ТСп-10 необходимо производить промывку агрегатов.
Промывку делать в следующем порядке:
– слить из агрегатов масло, предварительно разогрев его пробегом снегоболотохода до положительных температур;
– залить в агрегаты рекомендуемое для данного сезона масло;
– произвести небольшой пробег и сразу же слить масло;
– заправить агрегаты свежим маслом до нормы.
В таблице смазки приняты следующие обозначения:
х – проводить смазку при каждом техническом обслуживании;
хх – проводить смазку через одно техническое обслуживание.
22.1. ТАБЛИЦА СМАЗКИ
№ по рис. 22.1 | Вид узла, его наименование и количество точек смазки | Наименование смазочных материалов | Периодичность смазки | Указания по проведению смазки | |
ТО-1 | ТО-2 | ||||

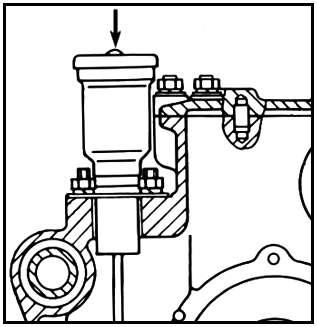

1 | ![]() Механизм поворота (1 точка) | При температуре от +40 до –30˚ С масло МТ-16п. | Х | Х | Проверить уровень, при необходимости, дозаправить |
Зимние масла: при температуре до –45˚ С ТСп-10, до –50˚ С ТСз-9 гип | - | ХХ | Заменить масло | ||

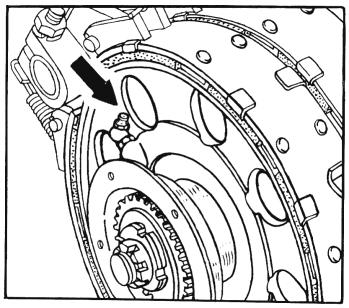

2 | ![]() Отводки фрикционов (2 точки) | Литол-24. Дублирующие смазки ЦИАТИМ-201 и Лита | Х | Х | Смазать через пресс-масленки (20-25 качков шприца) |

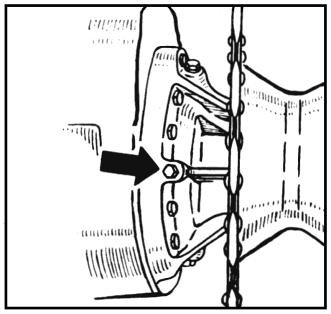

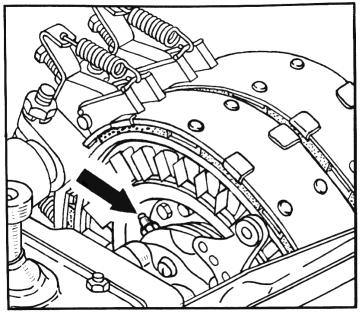

3 | ![]() Роликовые подшипники тормозных барабанов (2 точки) | Литол-24. Дублирующие смазки ЦИАТИМ-201 и Лита | Х | Х | Смазать через пресс-масленки (20-25 качков шприца) |

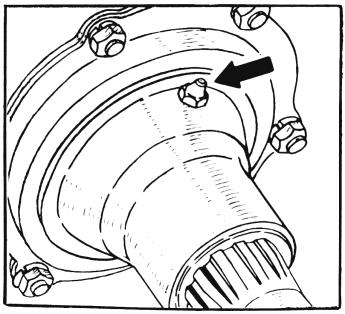

4 | ![]() Соединительные муфты и полуоси (4 точки) | Литол-24. Дублирующие смазки ЦИАТИМ-201 и Лита | - | Х | Смазать через пресс-масленки до появления свежей смазки из-под крышки |
5 | ![]() Картеры бортовых передач (2 точки) | При температуре от +40 до – 30˚ С масло МТ-16п. | - | Х | Проверить уровень, при необходимости, дозаправить |
Зимние масла: При температуре до – 45˚ С ТСп-10, до – 50˚ С ТСз-9 гип | - | ХХ | Заменить масло | ||

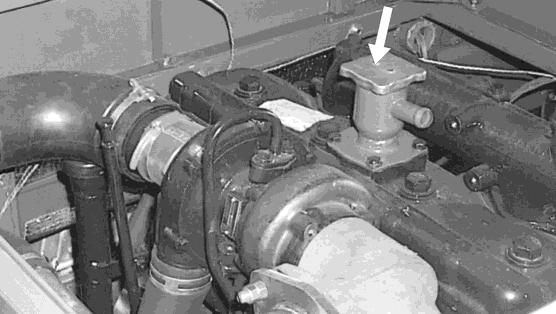

6 | ![]() Двигатель (1 точка) При контрольных осмотрах и ЕО проверить уровень масла. Дозаправить, при необходимости | Летом: масло М-10Г2 Дублирующее масло М-10Г2К Зимой: масло М-8Г2 или М-43/8Г2. Дублирующее масло М-8Г2К | - | Х | Заменить масло при ТО-2 или СО Одновременно заменить масляный фильтр |
7 | ![]() Шлицы и подшипники механизмов натяжения гусениц (2 точки) | Литол-24. Дублирующие смазки ЦИАТИМ-201 и Лита | - | ХХ | Смазать |

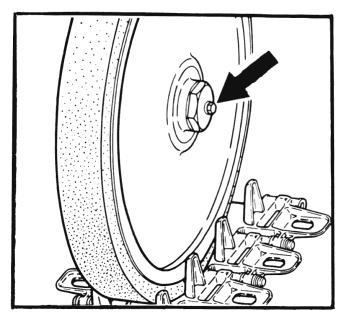

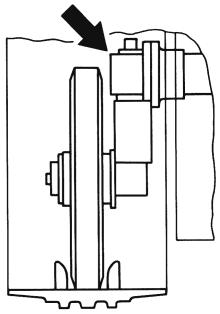

8 | ![]() Подшипники опорных катков и направляющих колес (14 точек) | При температуре от +40 до – 30˚ С масло МТ-16п. | - | ХХ | Дозаправить |
Зимние масла: При температуре до – 45˚С ТСп-10, до – 50˚ С –ТСз-9 гип | - | - | Замену масла производить при ремонте | ||

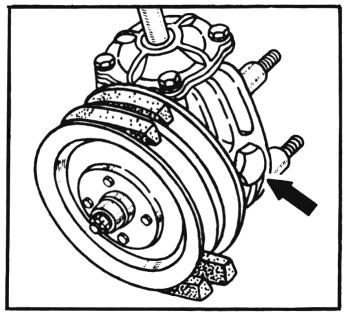

9 | ![]() Редуктор привода вентилятора (1 точка) | При температуре от +40 до – 30˚ С масло МТ-16п. | - | Х | Проверить уровень, при необходимости, дозаправить |
Зимние масла: при температуре до – 45˚ С ТСп-10, до – 50˚ С ТСз-9 гип | - | ХХ | Заменить масло | ||

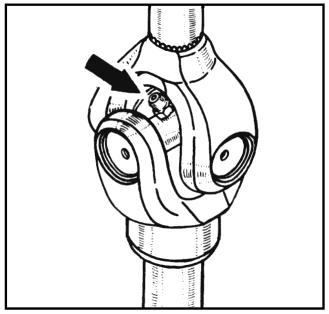

10 | ![]() Шарниры карданного вала привода вентилятора (2 точки) | Смазка № 158М. Дублирующая смазка № 158 | - | ХХ | Смазать в соответствии с указаниями подраздела «Система охлаждения» через одно ТО-2 или после трех лет эксплуатации |

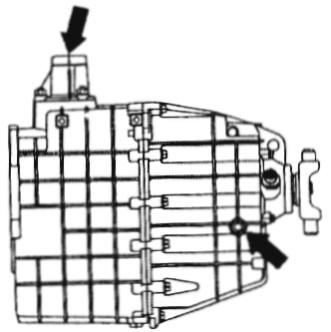

11 | ![]() Картер коробки передач (1 точка) | При температуре от +40 до – 30˚ С масло МТ-16п. | Х | Х | Проверить уровень, при необходимости, дозаправить через картер рычага переключения передач |
Зимние масла: при температуре до – 45˚ С ТСп-10, до – 50˚ С ТСз-9 гип | - | ХХ | Заменить масло | ||
12 | ![]() Оси защелок передних буксирных крюков (2 точки) | Масло, применяемое для двигателя | Х | Х | Смазать из масленки |

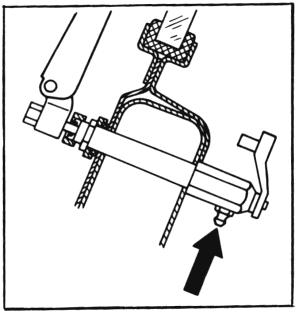

- | ![]() Втулки осей рычагов щеток стеклоочистителя (2 точки) | Литол-24. Дублирующие смазки ЦИАТИМ-201 и Лита | - | - | Смазать через пресс-масленки при подготовке к летней эксплуатации |
- | Шарниры тяг стеклоочистителя (3 точки) | Масло, применяемое для двигателя | - | - | Смазать при каждом сезонном ТО |
- | Оси петель дверей и крышек люков | Масло, применяемое для двигателя | - | Х | Смазать из масленки |
- | Резьбовые соединения барашков крепления буксирного троса и т. п. | Литол-24, солидол С, солидол Ж и Лита | Х | Х | Смазать |
