ГРУППА 21.43. ОБЛИЦОВКА СТР. 2
№ | № рис. | Наименование | № рис \поз | Кол-во по группе | В какую сборку входит | Материал | Вес, кг |
21.43.140 | Уплотнитель | 9 | 21.43.032 | Резина рулонная | 0.00625 | ||
21.43.143 | Уплотнитель | 1 | 21.43.033 | Резина рулонная | 0,068 | ||
21.43.151 | 1157 | Ось привода жалюзи | 1 | 21.43.038 | Сталь 20 | 0.296 | |
21.43.152 | 1158 | Рычаг | 1 | 21.43.038 | Сталь 20 | 0,076 | |
21.43 153 | 1159 | Рычаг | 1 | 21.43.038 | Сталь 20 | 0.0476 | |
21.43.154 | 1160 | Рычаг управления жалюзи | 1/1145 | 1 | 21.43.037 | Сталь 40 | 0,12 |
21.43.155 | 1161 | Фиксатор рычага управления жалюзи | 2/1145 | 1 | 21.43.037 | Сталь 40 | 0,0454 |
21.43.156 | 1162 | Рукоятка рычага управления жалюзи | 4/1145 | 1 | 21.43.037 | Алюминиевый сплав АЛ 10-В | 0,743 |
21.43.161 | 1163 | Уплотнитель люка | 2 | 21С6 | Резина губчатая | 0,026 | |
21.43.162 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0,04 | |
21.43.163 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0,031 | |
21.43.164 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0,032 | |
21.43.165 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0,038 | |
21.43.166 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0,033 | |
21.43.167 | 1163 | Уплотнитель люка | 1 | 21С6 | Резина губчатая | 0.04 | |
21.43.182 | 1164 | Уплотнитель жалюзи продольный | 2 | 21С6 | Резина рулонная | 0,07 | |
21.43.183 | 1165 | Уплотнитель жалюзи поперечный | 2 | 21С6 | Резина рулонная | 0,043 | |
21.43.193 | Уплотнитель | 1 | 21.43.030 | Резина рулонная | 0,103 | ||
21.43.196 | Прижим крышки люка | 14 | 21С6 | Сталь 40Х-Л | 0,03 | ||
21.43.218 | Амортизатор | 1 | 21С6 | Резина губчатая | 0,09 | ||

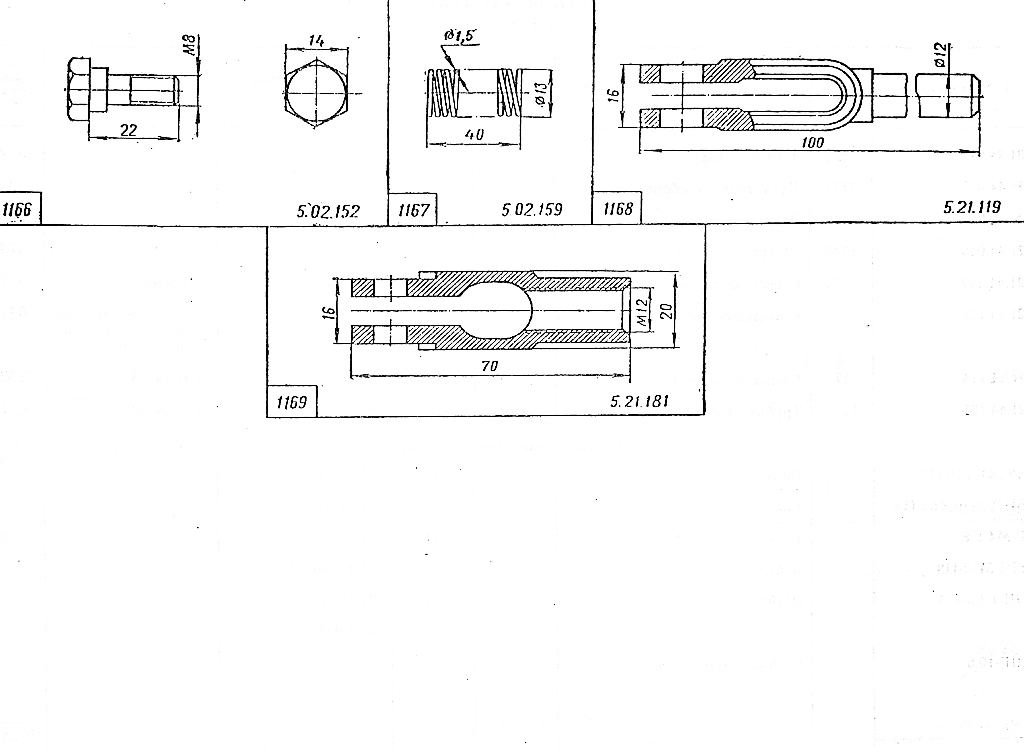

5.02.152 | 1166 | Болт | 29 | 21.43.028 | Сталь 40 | 0,016 | |
5.02.159 | 1167 | Пружина фиксатора | 3/1145 | 1 | 21.43.037 | Проволока | 0,006 |
5.21.117 | 771 | Наконечник тяги | 1 | 21.43.036 | Сталь 40 | 0,0144 | |
5.21.118 | 772 | Вилка регулировочная | 1 | 21.43.035 21.43.036 | Сталь 40Х | 0,108 | |
5.21.119 | 1168 | Вилка | 1 | 21.43.036 | Сталь 40Х | 0,105 | |
5.21.170 | 796 | Палец | 4 | 21С6 | Сталь 40 | 0,016 | |
5.21.181 | 1169 | Вилка | 1 | 21.43.035 | Сталь 40Х | 0,105 | |
5.23.149 | 940 | Пружина оттяжная | 8/1136 | 1 | 21.43.028 | Проволока II | 0,05 |
Нормали, входящие в группу | |||||||
БНП-М8Х20-П8 | Болт | 4 4 2 | 21С6 21.43.028 21.43.030 | ||||
БНП-М8Х25-П8 | Болт | 20 | 21С6 | ||||
БНП-М8Х16-П8 | Болт | 20 | 21С6 | ||||
БНП-М8Х30 | Болт | 1 | 21С5 | ||||
БНП-М6Х16-П8 | Болт | 1 | 21.43.063 | ||||
БНП-М10Х16-П8 | Болт | 2 | 21С6 | ||||
БНП-М10Х25-П8 | Болт | 1 | 21С6 | ||||
ГШ-М8 | Гайка | 65 | 21.43.021 21.43.022 21.43.023 21.43.024 21.43.025 21.43.026 21.43.027 21.43.029 21.43.030 21.43.044 21.43.045 21.43.046 | ||||
ГШ-М8-П8 | Гайка | 29 | 21.43.028 | ||||
Г-М8-П8 | Гайка | 1 | 21.43.044 | ||||
ГН-М8-П8 | Гайка низкая | 1 | 21С6 | ||||
ГН-М12-П8 | Гайка низкая | 2 | 21.43.035 21.43.036 | ||||
ГШ-М10-П8 | Гайка | 1 | 21С6 | ||||
ГБ-М6-П8 | Гайка-барашек | 2/1151 | 1 | 21.43.061-1 | |||
ГБ-М8-П8 | Гайка-барашек | 1 | 21С5 | ||||
ШШ-4,5-П15 | Шайба | 6 | 21.43.044 | ||||
ШШ-9-П15 | Шайба | 38 | 21С6 21.43.028 | ||||
ШШС-5,5Х15ХЗ-П15 | Шайба специальная | 12 | 21.43.032 21.43.033 | ||||
ШГ-8,5 | Шайба пружинная | 44 | 21С6 21 43.028 | ||||
ШГ-10,5 | Шайба пружинная | 3 | 21С6 | ||||
ШГ-12.5 | Шайба пружинная | 4 | 21.43.021 | ||||
ШЦ-ЗХ26 | Штифт | 5/1145 | 1 | 21.43.037 | |||
ШЦ2-6Х30 | Штифт | 1 | 21.43.048 | ||||
ЗП-4Х12 | Заклепка | 20 | 21.43.030 21.43.032 21.43.033 | ||||
ЗП-4Х14 | Заклепка | 12 | 21.43.032 21.43.033 | ||||
ЗП-4Х26 | Заклепка | 1 | 21.43.034 | ||||
ЗП-10Х16 | Заклепка | 2 | 21.43.021 | ||||
ЗТ2-4Х10 | Заклепка трубчатая | 1 | 21.43.034 | ||||
ЗТ2-4Х8 | Заклепка трубчатая | 3 | 21.43.044 | ||||
Ш-ЗХ20-П15 | Шплинт | 4 | 21С6 | ||||
ПЖ-2,5Х30 | Проволока железная | 1 | 21.43.044 | ||||
М1-А1 | Масленка | 1 | 21С6 | ||||
