ГРУППА 21.10. ГЛАВНАЯ ПЕРЕДАЧА (21.10.001-1) СТР. 4

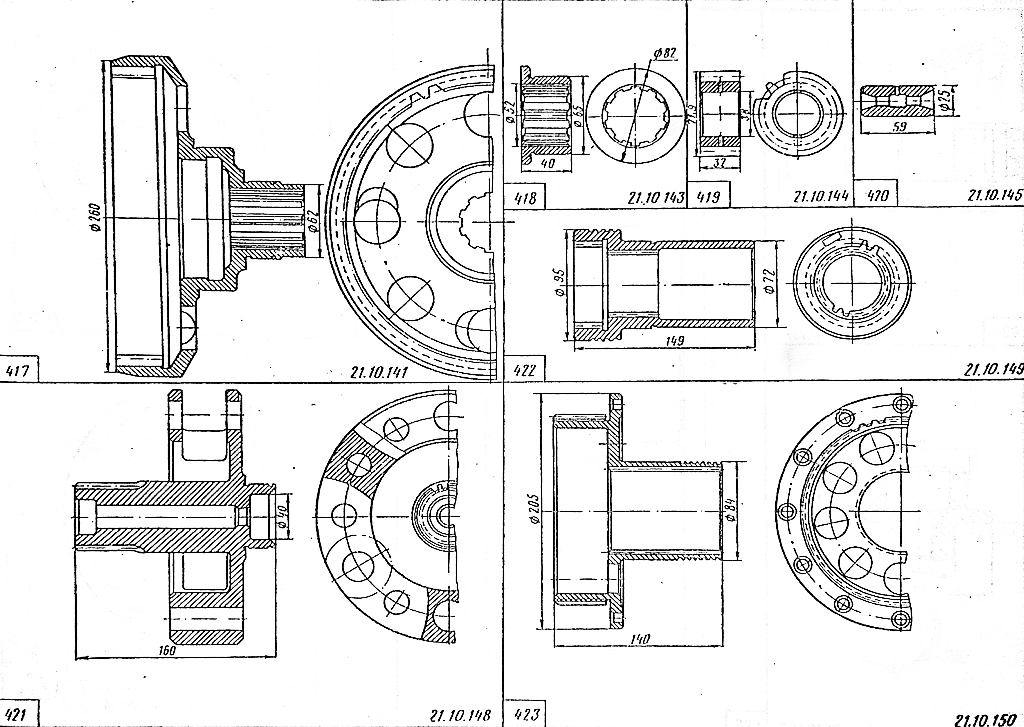

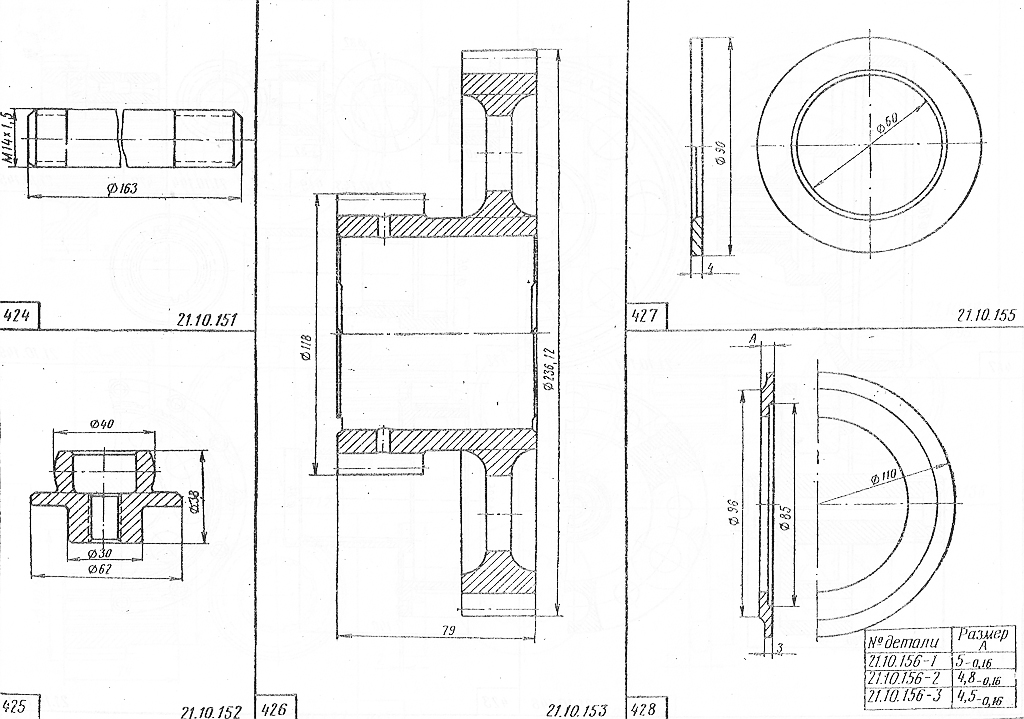

№	№ рис.	Наименование	№ рис \поз	Кол-во по группе	В какую сборку входит	Материал	Вес, кг
21.10.137	414	Шестерня заднего хода ведущая	10/360	1	21-10.011-1	Сталь 12ХН3А	1.52
21.10.139	415	Шайба замковая	7/360	1	21.10.011-1	Сталь 10	0.055
21.10.140	416	Гайка вала передаточного	6/360	1	21.10.011-1	Сталь 40Х	0.388
21.10.141	417	Эпицикл механизма поворота левый	1/369	1	21.10.021	Сталь 12ХН3А	7,01
21.10.143	418	Втулка распорная	18/361	1	21.10.012-1	Сталь 12ХН3А	0.594
21.10.144	419	Сателлит	13/362 13/363	6	21.10.013 21.10.014	Сталь 12ХН3А	0.5
21.10.145	420	Ось сателлита	16/362 16/363	6	21.10.013 21.10.014	Сталь 12ХН3А	0.191
21.10.148	421	Водило механизма поворота	15/362 15/363	2	21.10.013 21.10.014	Сталь 38ХС	7,87
21.10.149	422	Муфта зубчатая левая	4/362	1	21.10.013	Сталь 12ХН3А	1,88
21.10.150	423	Барабан фрикциона ведомым правый	2/368	1	21.10.022	Сталь 40Х	6,125
21.10.151	424	Шпилька стяжная водила	2/378	2	21.10.034	Сталь 40	0.223
21.10.152	425	Кольцо прижимное	1/378	2	21.10.034	Сталь 20Х	0.241
21.10.153	426	Шестерня солнечная механизма поворота	11/362 11/363	2	21.10.013 21.10.014	Сталь 12ХН3А	5,95
21.10.155	427	Кольцо проставочное	17/362 17/363	2	21.10.013 21.10.014	Сталь 20Х	0,148
21.10.156	428	Кольцо проставочное	9/362 9/363	2	21.10.013 21.10.014	Сталь ШХ15	0.15
21.10.157	429	Гнездо подшипников	1/379	2	21.10.039	Сталь 45	2.0
21.10.158	430	Кольцо проставочное	3/360	2	21.10.011-1	Сталь 20Х	0,131
21.10.159	431	Шайба маслоотражательная	6/362 6/363	2	21.10.013 21.10.014	Сталь 10	0,053
21.10.160	432	Валик карданный левый	21/358	1	21.10.001-1	Сталь 60С2	4,52
21.10.161-1	433	Валик карданный правый		1	21.10.001-1	Сталь 60С2	5,14
21.10.164	434	Кольцо проставочное	17/361	1	21.10.012-1	Сталь 40Х	0,138
21.10.165	435	Шестерня барабана ведомого	1/380	2	21.10.040	Сталь 12ХН3А	3,32
21.10.166	436	Барабан фрикциона ведомый левый	3/377	1	21.10.033	Сталь 40Х	6,125
